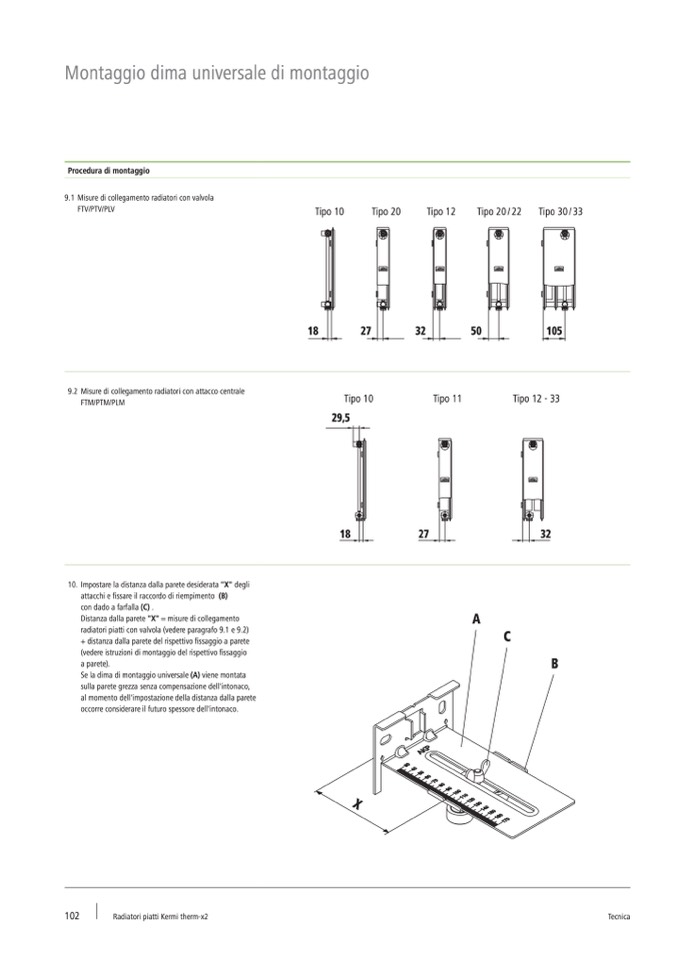

Montaggio dima universale di montaggio

Procedura di montaggio

9.1 Misure di collegamento radiatori con valvola

FTV/PTV/PLV

Tipo 10

Tipo 20

Tipo 12

Tipo 20 / 22

Tipo 30 / 33

9.2 Misure di collegamento radiatori con attacco centrale

FTM/PTM/PLM

Tipo 10

Tipo 11

Tipo 12 - 33

10. Impostare la distanza dalla parete desiderata "X" degli

attacchi e fissare il raccordo di riempimento (B)

con dado a farfalla (C) .

Distanza dalla parete "X" = misure di collegamento

radiatori piatti con valvola (vedere paragrafo 9.1 e 9.2)

+ distanza dalla parete del rispettivo fissaggio a parete

(vedere istruzioni di montaggio del rispettivo fissaggio

a parete).

Se la dima di montaggio universale (A) viene montata

sulla parete grezza senza compensazione dell'intonaco,

al momento dell'impostazione della distanza dalla parete

occorre considerare il futuro spessore dell'intonaco.
