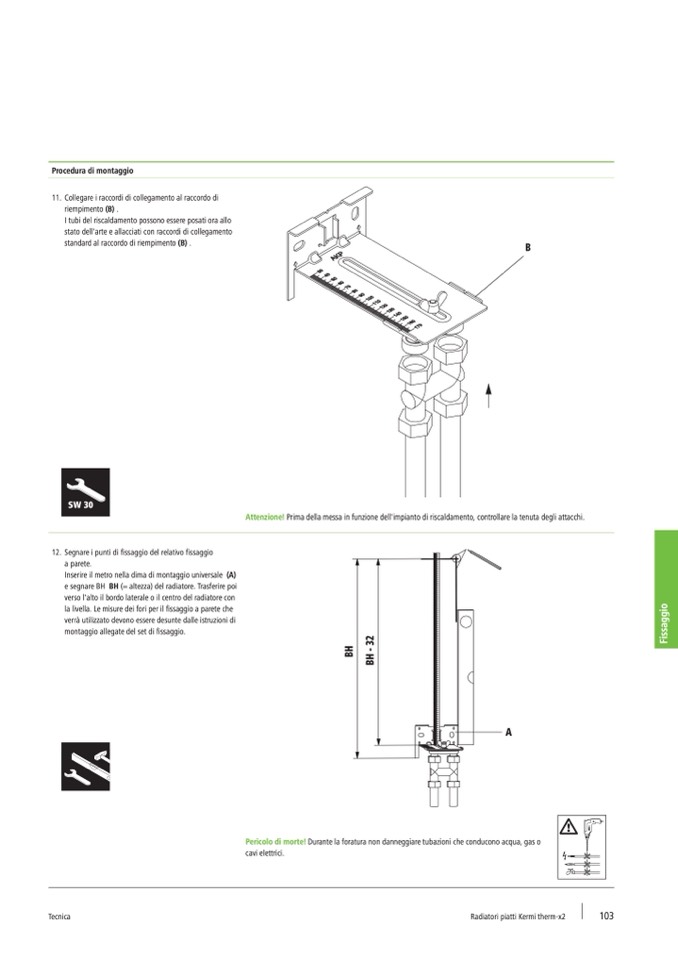

Procedura di montaggio

11. Collegare i raccordi di collegamento al raccordo di

riempimento (B) .

I tubi del riscaldamento possono essere posati ora allo

stato dell'arte e allacciati con raccordi di collegamento

standard al raccordo di riempimento (B) .

12. Segnare i punti di fissaggio del relativo fissaggio

a parete.

Inserire il metro nella dima di montaggio universale (A)

e segnare BH BH (= altezza) del radiatore. Trasferire poi

verso l'alto il bordo laterale o il centro del radiatore con

la livella. Le misure dei fori per il fissaggio a parete che

verrà utilizzato devono essere desunte dalle istruzioni di

montaggio allegate del set di fissaggio.

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

103

Attenzione! Prima della messa in funzione dell'impianto di riscaldamento, controllare la tenuta degli attacchi.

Pericolo di morte! Durante la foratura non danneggiare tubazioni che conducono acqua, gas o

cavi elettrici.
