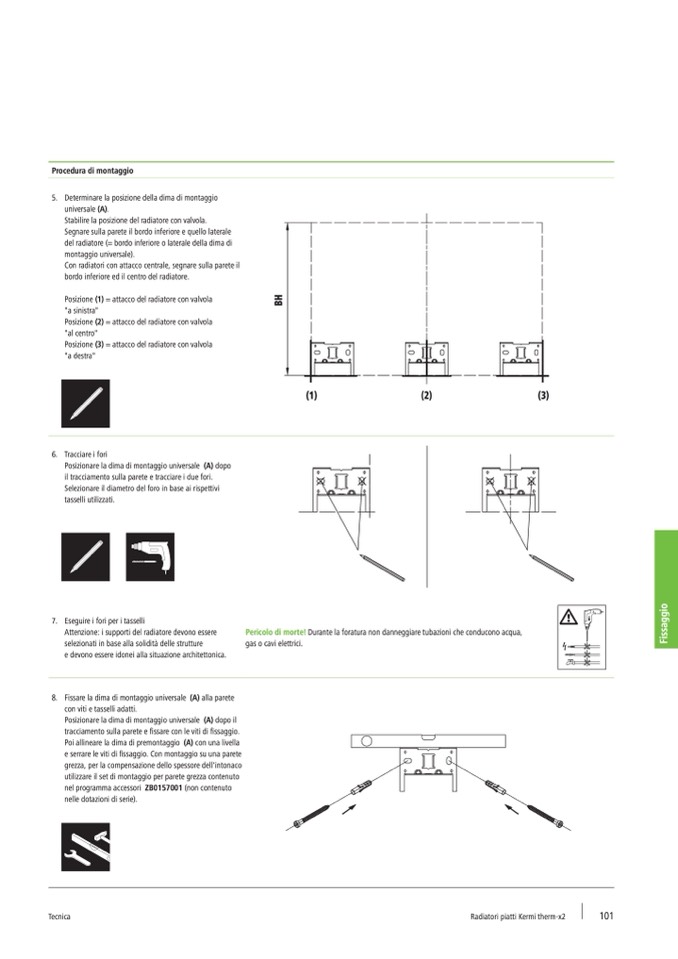

Procedura di montaggio

5. Determinare la posizione della dima di montaggio

universale (A).

Stabilire la posizione del radiatore con valvola.

Segnare sulla parete il bordo inferiore e quello laterale

del radiatore (= bordo inferiore o laterale della dima di

montaggio universale).

Con radiatori con attacco centrale, segnare sulla parete il

bordo inferiore ed il centro del radiatore.

Posizione (1) = attacco del radiatore con valvola

"a sinistra"

Posizione (2) = attacco del radiatore con valvola

"al centro"

Posizione (3) = attacco del radiatore con valvola

"a destra"

6. Tracciare i fori

Posizionare la dima di montaggio universale (A) dopo

il tracciamento sulla parete e tracciare i due fori.

Selezionare il diametro del foro in base ai rispettivi

tasselli utilizzati.

7. Eseguire i fori per i tasselli

Attenzione: i supporti del radiatore devono essere

selezionati in base alla solidità delle strutture

e devono essere idonei alla situazione architettonica.

8. Fissare la dima di montaggio universale (A) alla parete

con viti e tasselli adatti.

Posizionare la dima di montaggio universale (A) dopo il

tracciamento sulla parete e fissare con le viti di fissaggio.

Poi allineare la dima di premontaggio (A) con una livella

e serrare le viti di fissaggio. Con montaggio su una parete

grezza, per la compensazione dello spessore dell'intonaco

utilizzare il set di montaggio per parete grezza contenuto

nel programma accessori ZB0157001 (non contenuto

nelle dotazioni di serie).

Pericolo di morte! Durante la foratura non danneggiare tubazioni che conducono acqua,

gas o cavi elettrici.

F

i

s

s

a

g

g

i

o

Tecnica

Radiatori piatti Kermi therm-x2

101
