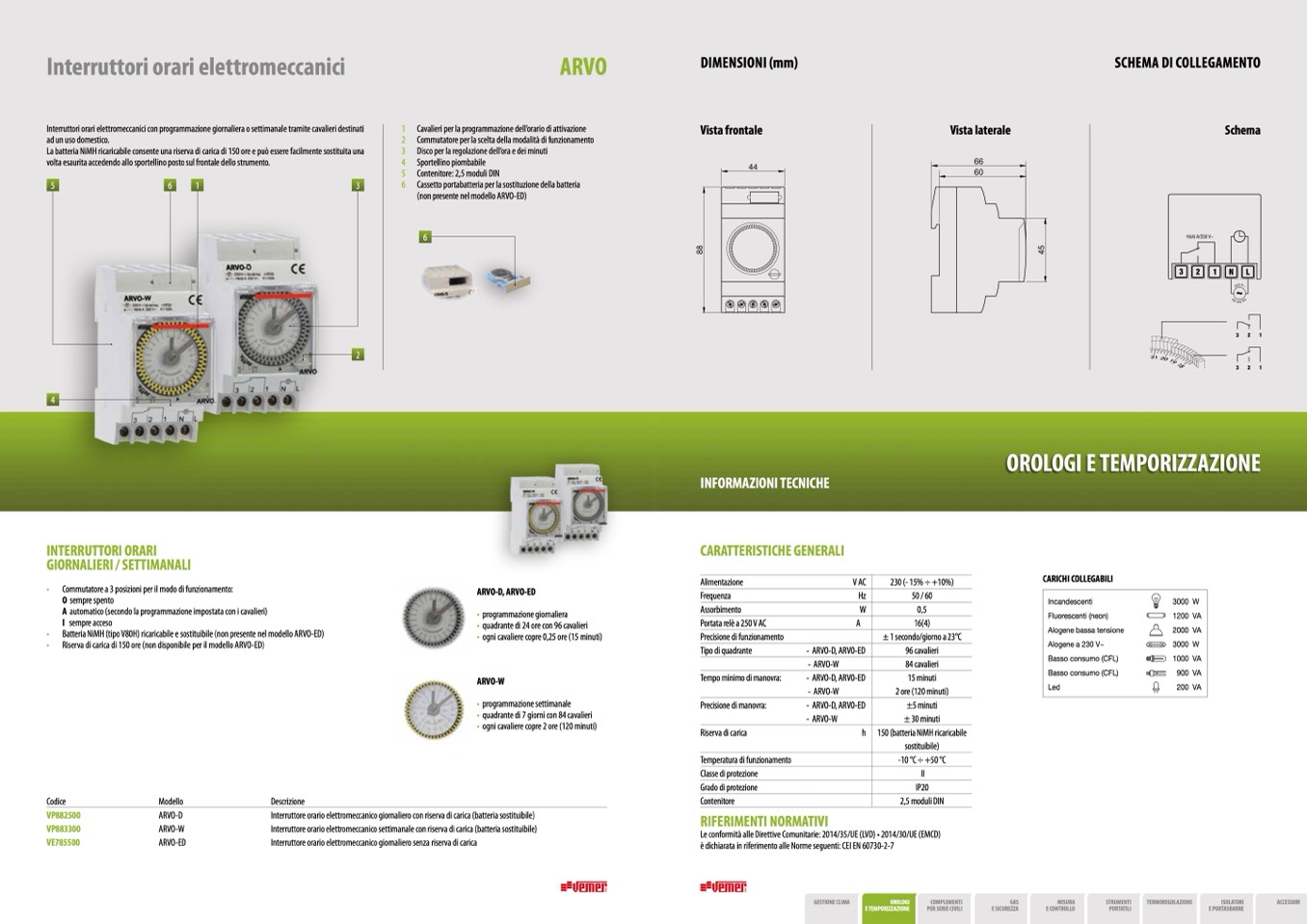

Interruttori orari elettromeccanici

ARVO

DIMENSIONI (mm)

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

Interruttori orari elettromeccanici con programmazione giornaliera o settimanale tramite cavalieri destinati

ad un uso domestico.

La batteria NiMH ricaricabile consente una riserva di carica di 150 ore e può essere facilmente sostituita una

volta esaurita accedendo allo sportellino posto sul frontale dello strumento.

5

6

1

3

1 Cavalieri per la programmazione dell’orario di attivazione

2 Commutatore per la scelta della modalità di funzionamento

3 Disco per la regolazione dell’ora e dei minuti

4 Sportellino piombabile

5 Contenitore: 2,5 moduli DIN

6 Cassetto portabatteria per la sostituzione della batteria

(non presente nel modello ARVO-ED)

Vista laterale

4

INTERRUTTORI ORARI

GIORNALIERI / SETTIMANALI

• Commutatore a 3 posizioni per il modo di funzionamento:

O sempre spento

A automatico (secondo la programmazione impostata con i cavalieri)

I sempre acceso

• Batteria NiMH (tipo V80H) ricaricabile e sostituibile (non presente nel modello ARVO-ED)

• Riserva di carica di 150 ore (non disponibile per il modello ARVO-ED)

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

OROLOGI E TEMPORIZZAZIONE

CARICHI COLLEGABILI

Incandescenti

Fluorescenti (neon)

Alogene bassa tensione

Alogene a 230 V~

Basso consumo (CFL)

Basso consumo (CFL)

Led

Codice

VP882500

VP883300

VE785500

Modello

ARVO-D

ARVO-W

ARVO-ED

Descrizione

Interruttore orario elettromeccanico giornaliero con riserva di carica (batteria sostituibile)

Interruttore orario elettromeccanico settimanale con riserva di carica (batteria sostituibile)

Interruttore orario elettromeccanico giornaliero senza riserva di carica

100

Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7

2

6

ARVO-D, ARVO-ED

• programmazione giornaliera

• quadrante di 24 ore con 96 cavalieri

• ogni cavaliere copre 0,25 ore (15 minuti)

ARVO-W

• programmazione settimanale

• quadrante di 7 giorni con 84 cavalieri

• ogni cavaliere copre 2 ore (120 minuti)

V AC

Hz

W

A

- ARVO-D, ARVO-ED

- ARVO-W

- ARVO-D, ARVO-ED

- ARVO-W

- ARVO-D, ARVO-ED

- ARVO-W

230 (- 15% ÷ +10%)

50 / 60

0,5

16(4)

± 1 secondo/giorno a 23°C

96 cavalieri

84 cavalieri

15 minuti

2 ore (120 minuti)

±5 minuti

± 30 minuti

150 (batteria NiMH ricaricabile

sostituibile)

-10 °C ÷ +50 °C

II

IP20

2,5 moduli DIN

3000 W

1200 VA

2000 VA

3000 W

1000 VA

900 VA

200 VA

Alimentazione

Frequenza

Assorbimento

Portata relè a 250 V AC

Precisione di funzionamento

Tipo di quadrante

Tempo minimo di manovra:

Precisione di manovra:

Riserva di carica

Temperatura di funzionamento

Classe di protezione

Grado di protezione

Contenitore

RIFERIMENTI NORMATIVI
