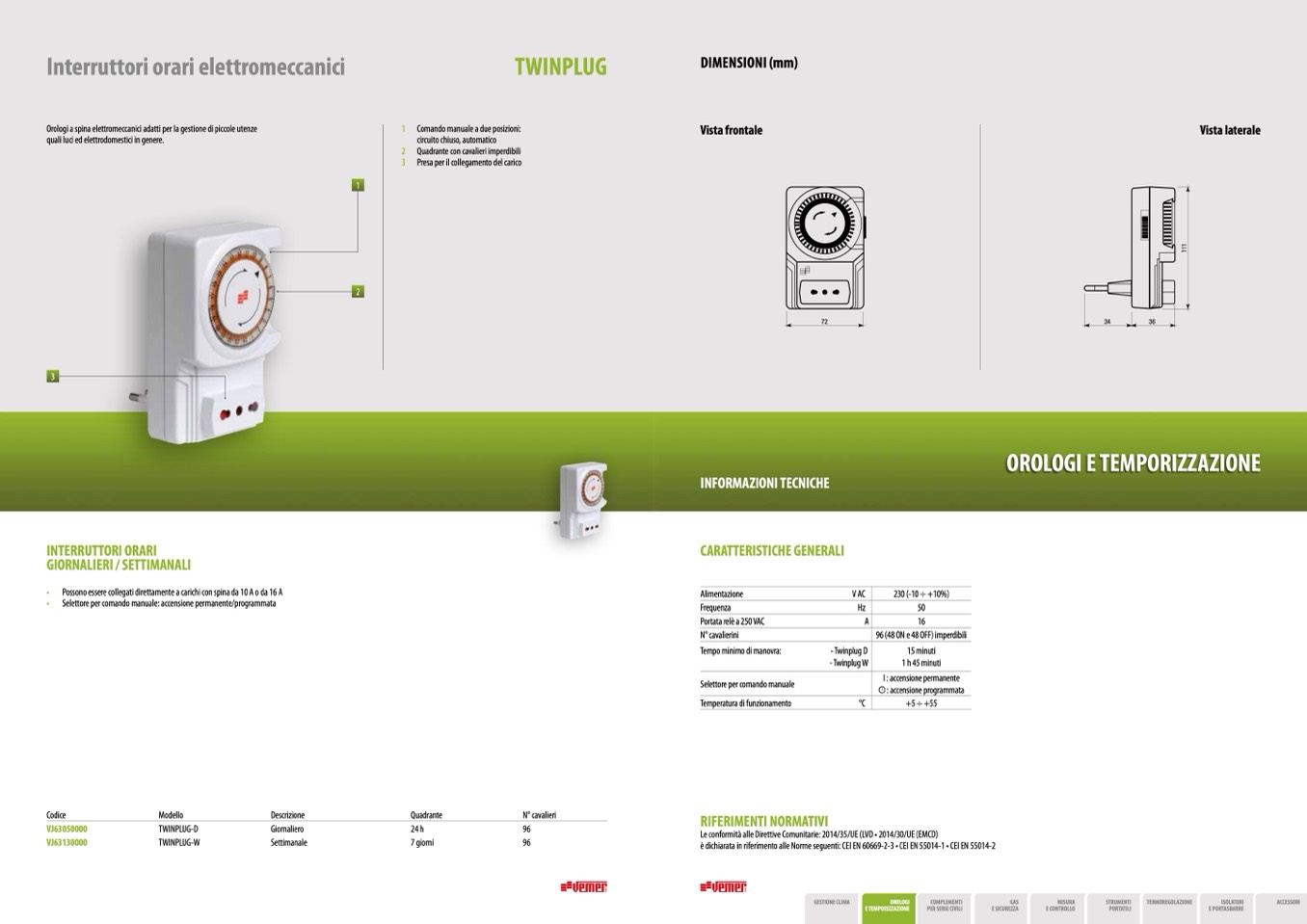

Interruttori orari elettromeccanici

TWINPLUG

1 Comando manuale a due posizioni:

circuito chiuso, automatico

2 Quadrante con cavalieri imperdibili

3 Presa per il collegamento del carico

DIMENSIONI (mm)

Vista frontale

Orologi a spina elettromeccanici adatti per la gestione di piccole utenze

quali luci ed elettrodomestici in genere.

Vista laterale

1

72

34

36

3

2

OROLOGI E TEMPORIZZAZIONE

INTERRUTTORI ORARI

GIORNALIERI / SETTIMANALI

• Possono essere collegati direttamente a carichi con spina da 10 A o da 16 A

• Selettore per comando manuale: accensione permanente/programmata

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Codice

VJ63050000

VJ63130000

Modello

TWINPLUG-D

TWINPLUG-W

Descrizione

Giornaliero

Settimanale

Quadrante

24 h

7 giorni

N° cavalieri

96

96

Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 60669-2-3 • CEI EN 55014-1 • CEI EN 55014-2

Alimentazione

Frequenza

Portata relè a 250 VAC

N° cavalierini

Tempo minimo di manovra:

Selettore per comando manuale

Temperatura di funzionamento

RIFERIMENTI NORMATIVI

V AC

Hz

A

- Twinplug D

- Twinplug W

°C

230 (-10 ÷ +10%)

50

16

96 (48 ON e 48 OFF) imperdibili

15 minuti

1 h 45 minuti

I : accensione permanente

: accensione programmata

+5 ÷ +55
