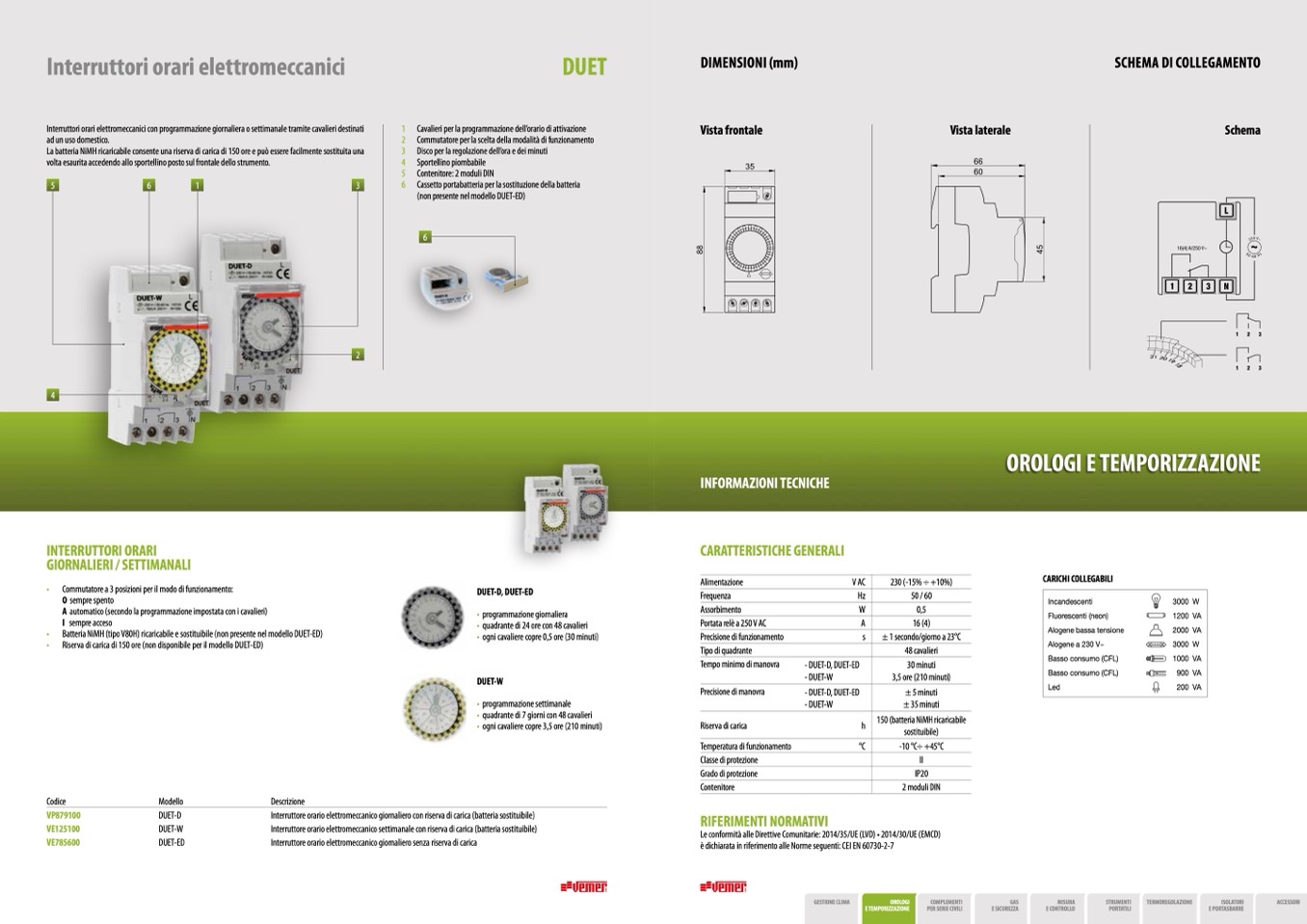

Interruttori orari elettromeccanici

DUET

DIMENSIONI (mm)

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

Interruttori orari elettromeccanici con programmazione giornaliera o settimanale tramite cavalieri destinati

ad un uso domestico.

La batteria NiMH ricaricabile consente una riserva di carica di 150 ore e può essere facilmente sostituita una

volta esaurita accedendo allo sportellino posto sul frontale dello strumento.

5

6

1

3

1 Cavalieri per la programmazione dell’orario di attivazione

2 Commutatore per la scelta della modalità di funzionamento

3 Disco per la regolazione dell’ora e dei minuti

4 Sportellino piombabile

5 Contenitore: 2 moduli DIN

6 Cassetto portabatteria per la sostituzione della batteria

(non presente nel modello DUET-ED)

Vista laterale

4

INTERRUTTORI ORARI

GIORNALIERI / SETTIMANALI

• Commutatore a 3 posizioni per il modo di funzionamento:

O sempre spento

A automatico (secondo la programmazione impostata con i cavalieri)

I sempre acceso

• Batteria NiMH (tipo V80H) ricaricabile e sostituibile (non presente nel modello DUET-ED)

• Riserva di carica di 150 ore (non disponibile per il modello DUET-ED)

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

Assorbimento

W

230 (-15% ÷ +10%)

50 / 60

0,5

16 (4)

± 1 secondo/giorno a 23°C

48 cavalieri

30 minuti

3,5 ore (210 minuti)

± 5 minuti

± 35 minuti

150 (batteria NiMH ricaricabile

sostituibile)

-10 °C÷ +45°C

II

IP20

2 moduli DIN

OROLOGI E TEMPORIZZAZIONE

CARICHI COLLEGABILI

Incandescenti

Fluorescenti (neon)

Alogene bassa tensione

Alogene a 230 V~

Basso consumo (CFL)

Basso consumo (CFL)

Led

Codice

VP879100

VE125100

VE785600

Modello

DUET-D

DUET-W

DUET-ED

Descrizione

Interruttore orario elettromeccanico giornaliero con riserva di carica (batteria sostituibile)

Interruttore orario elettromeccanico settimanale con riserva di carica (batteria sostituibile)

Interruttore orario elettromeccanico giornaliero senza riserva di carica

Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7

2

6

DUET-D, DUET-ED

• programmazione giornaliera

• quadrante di 24 ore con 48 cavalieri

• ogni cavaliere copre 0,5 ore (30 minuti)

DUET-W

• programmazione settimanale

• quadrante di 7 giorni con 48 cavalieri

• ogni cavaliere copre 3,5 ore (210 minuti)

V AC

98

99

Portata relè a 250 V AC

Precisione di funzionamento

Tipo di quadrante

Tempo minimo di manovra

Precisione di manovra

Riserva di carica

Temperatura di funzionamento

Classe di protezione

Grado di protezione

Contenitore

RIFERIMENTI NORMATIVI

A

s

3000 W

1200 VA

2000 VA

3000 W

1000 VA

900 VA

200 VA

- DUET-D, DUET-ED

- DUET-W

- DUET-D, DUET-ED

- DUET-W

h

°C

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA
