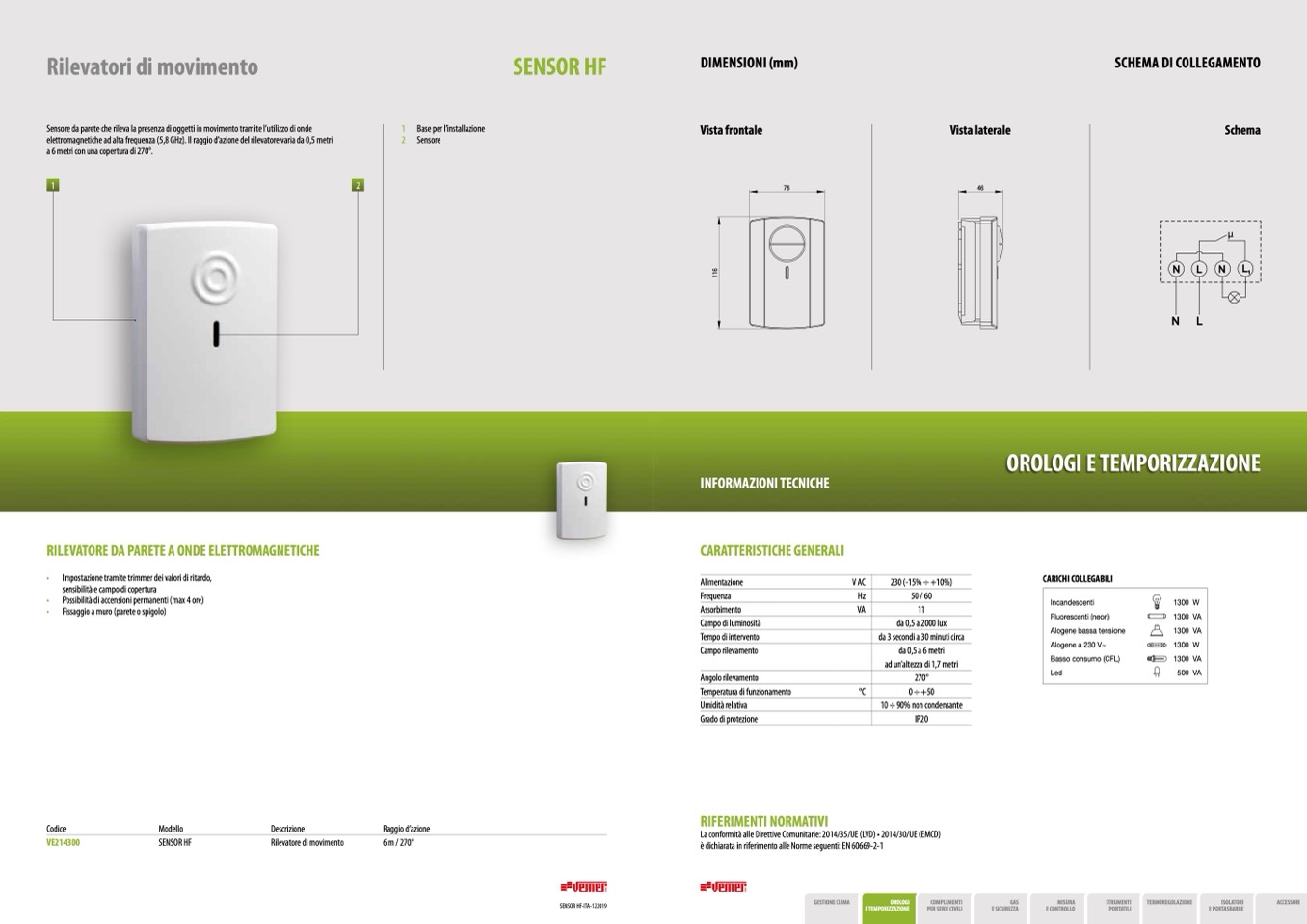

Rilevatori di movimento

SENSOR HF

DIMENSIONI (mm)

Vista frontale

78

SCHEMA DI COLLEGAMENTO

Schema

Sensore da parete che rileva la presenza di oggetti in movimento tramite l’utilizzo di onde

elettromagnetiche ad alta frequenza (5,8 GHz). Il raggio d’azione del rilevatore varia da 0,5 metri

a 6 metri con una copertura di 270°.

1

1 Base per l’installazione

2 Sensore

Vista laterale

46

μ

N L N L

1

N

L

2

OROLOGI E TEMPORIZZAZIONE

RILEVATORE DA PARETE A ONDE ELETTROMAGNETICHE

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Assorbimento

Campo di luminosità

Tempo di intervento

Campo rilevamento

Angolo rilevamento

Temperatura di funzionamento

Umidità relativa

Grado di protezione

RIFERIMENTI NORMATIVI

• Impostazione tramite trimmer dei valori di ritardo,

sensibilità e campo di copertura

• Possibilità di accensioni permanenti (max 4 ore)

• Fissaggio a muro (parete o spigolo)

V AC

230 (-15% ÷ +10%)

Hz

50 / 60

VA

11

da 0,5 a 2000 lux

da 3 secondi a 30 minuti circa

da 0,5 a 6 metri

ad un’altezza di 1,7 metri

270°

°C

0 ÷ +50

10 ÷ 90% non condensante

IP20

CARICHI COLLEGABILI

Codice

VE214300

Modello

SENSOR HF

Descrizione

Rilevatore di movimento

Raggio d’azione

6 m / 270°

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1

148

149

SENSOR HF-ITA-122019

GESTIONE CLIMA

OROLOGI

E TEMPORIZZAZIONE

COMPLEMENTI

PER SERIE CIVILI

GAS

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Incandescenti

Fluorescenti (neon)

Alogene bassa tensione

Alogene a 230 V~

Basso consumo (CFL)

Led

1300 W

1300 VA

1300 VA

1300 W

1300 VA

500 VA

1

1

6
