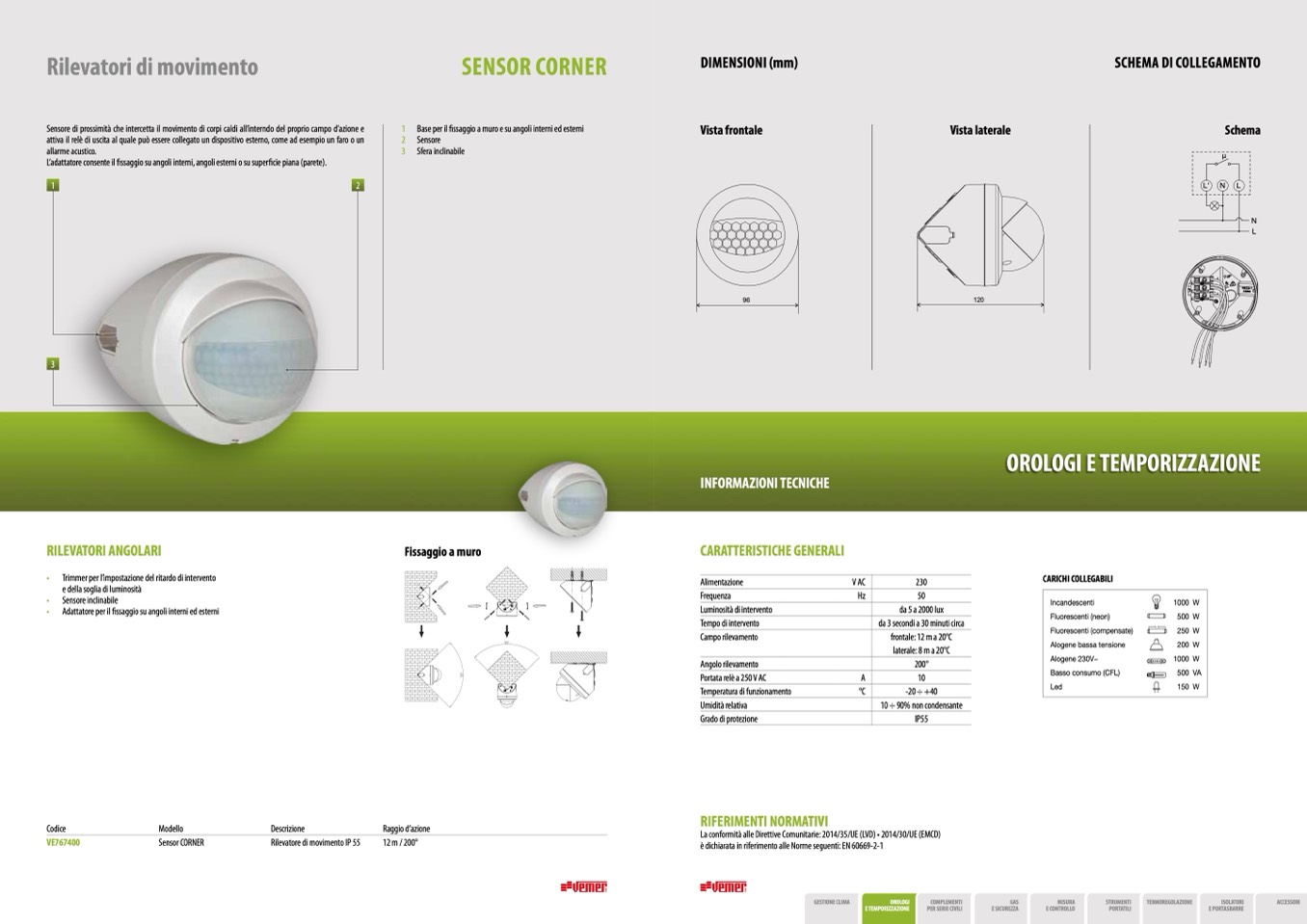

Rilevatori di movimento

Sensore di prossimità che intercetta il movimento di corpi caldi all’interndo del proprio campo d’azione e

attiva il relè di uscita al quale può essere collegato un dispositivo esterno, come ad esempio un faro o un

allarme acustico.

L’adattatore consente il fissaggio su angoli interni, angoli esterni o su superficie piana (parete).

SENSOR CORNER

1 Base per il fissaggio a muro e su angoli interni ed esterni

2 Sensore

3 Sfera inclinabile

DIMENSIONI (mm)

Vista frontale

Vista laterale

SCHEMA DI COLLEGAMENTO

Schema

μ

1

2

L'

N

L

N

3

RILEVATORI ANGOLARI

• Trimmer per l’impostazione del ritardo di intervento

e della soglia di luminosità

• Sensore inclinabile

• Adattatore per il fissaggio su angoli interni ed esterni

Fissaggio a muro

Codice

VE767400

Modello

Sensor CORNER

Descrizione

Rilevatore di movimento IP 55

Raggio d’azione

12 m / 200°

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1

146

147

120

96

120

96

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Luminosità di intervento

Tempo di intervento

Campo rilevamento

Angolo rilevamento

Portata relè a 250 V AC

Temperatura di funzionamento

Umidità relativa

Grado di protezione

RIFERIMENTI NORMATIVI

OROLOGI E TEMPORIZZAZIONE

V AC

230

Hz

50

da 5 a 2000 lux

da 3 secondi a 30 minuti circa

frontale: 12 m a 20°C

laterale: 8 m a 20°C

200°

A

10

°C

-20 ÷ +40

10 ÷ 90% non condensante

IP55

CARICHI COLLEGABILI

Incandescenti

Fluorescenti (neon)

Fluorescenti (compensate)

Alogene bassa tensione

Alogene 230V~

Basso consumo (CFL)

Led

1000 W

500 W

250 W

200 W

1000 W

500 VA

150 W
