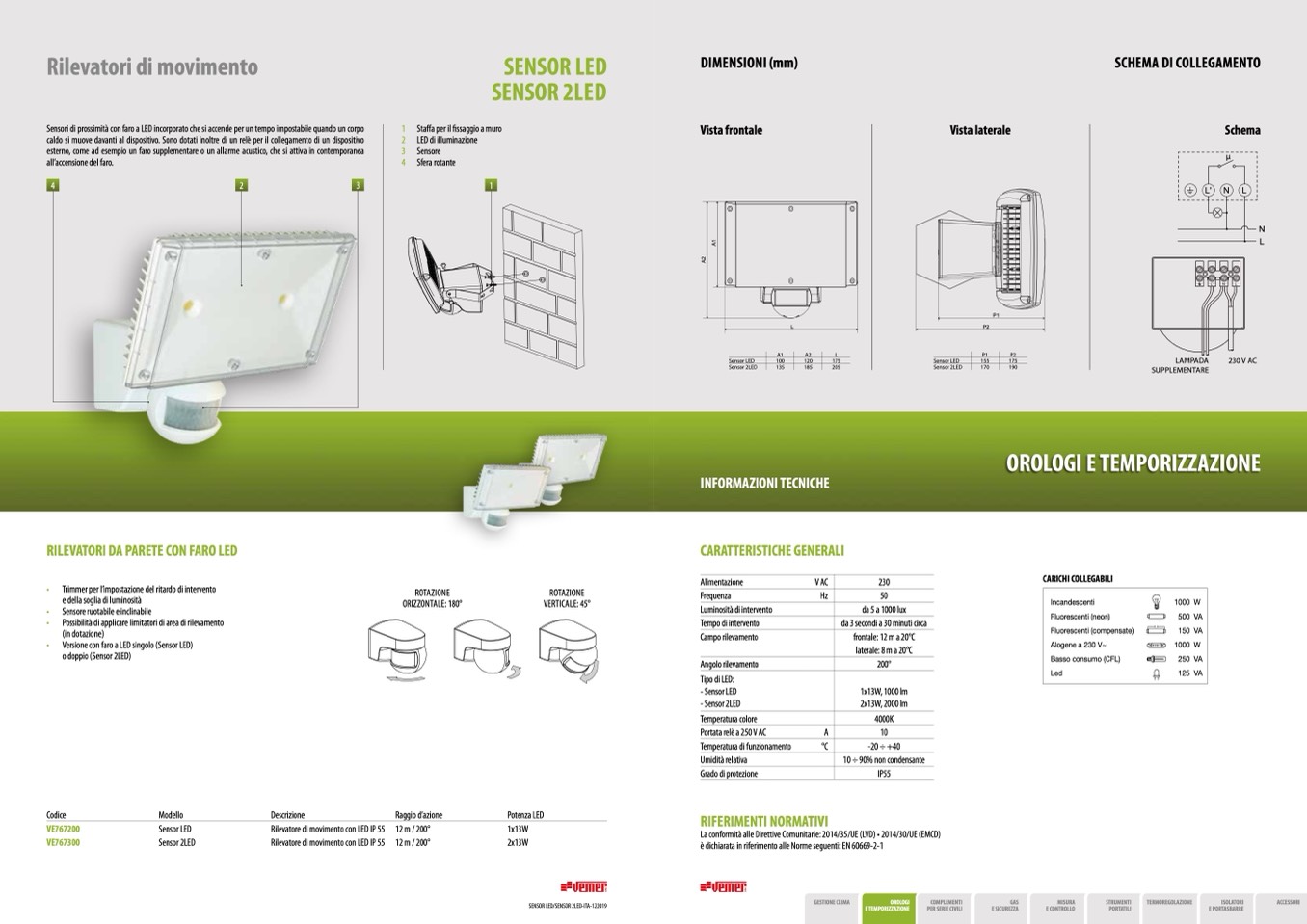

Rilevatori di movimento

Sensori di prossimità con faro a LED incorporato che si accende per un tempo impostabile quando un corpo

caldo si muove davanti al dispositivo. Sono dotati inoltre di un relè per il collegamento di un dispositivo

esterno, come ad esempio un faro supplementare o un allarme acustico, che si attiva in contemporanea

all’accensione del faro.

SENSOR LED

SENSOR 2LED

DIMENSIONI (mm)

SCHEMA DI COLLEGAMENTO

Schema

4

2

3

1

μ

L' N L

N

L

RILEVATORI DA PARETE CON FARO LED

• Trimmer per l’impostazione del ritardo di intervento

e della soglia di luminosità

• Sensore ruotabile e inclinabile

• Possibilità di applicare limitatori di area di rilevamento

(in dotazione)

• Versione con faro a LED singolo (Sensor LED)

ROTAZIONE

ORIZZONTALE: 180°

ROTAZIONE

VERTICALE: 45°

Alimentazione

V AC

230

Frequenza

Hz

50

Luminosità di intervento

da 5 a 1000 lux

Tempo di intervento

da 3 secondi a 30 minuti circa

Campo rilevamento

frontale: 12 m a 20°C

laterale: 8 m a 20°C

Angolo rilevamento

200°

Tipo di LED:

- Sensor LED

1x13W, 1000 lm

- Sensor 2LED

2x13W, 2000 lm

Temperatura colore

4000K

Portata relè a 250 V AC

A

10

Temperatura di funzionamento

°C

-20 ÷ +40

Umidità relativa

10 ÷ 90% non condensante

Grado di protezione

IP55

RIFERIMENTI NORMATIVI

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1

CARICHI COLLEGABILI

Incandescenti

Fluorescenti (neon)

Fluorescenti (compensate)

Alogene a 230 V~

Basso consumo (CFL)

Led

1000 W

500 VA

150 VA

1000 W

250 VA

125 VA

o doppio (Sensor 2LED)

Codice

VE767200

VE767300

Modello

Sensor LED

Sensor 2LED

Descrizione

Rilevatore di movimento con LED IP 55

Rilevatore di movimento con LED IP 55

Raggio d’azione

12 m / 200°

12 m / 200°

Potenza LED

1x13W

2x13W

150

SENSOR LED/SENSOR 2LED-ITA-122019

1 Staffa per il fissaggio a muro

2 LED di illuminazione

3 Sensore

4 Sfera rotante

Vista frontale

Vista laterale

A

2

A

1

A

2

A

1

Sensor LED

Sensor 2LED

A1

100

135

A2

120

185

L

175

205

A1 A2

L P1 P2

LALAMMPPAADDAA

SUPPLEMENTARE

230 VACC

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

OROLOGI E TEMPORIZZAZIONE

151

L

P1

L

P2

P1

P2

P1

P2

155

175

170

190

Sensor LED

Sensor 2LED

100 150

175 155 175

Sensor LED 100

Sensor 2LED 135

150 175

185 205

155 175

170 190
