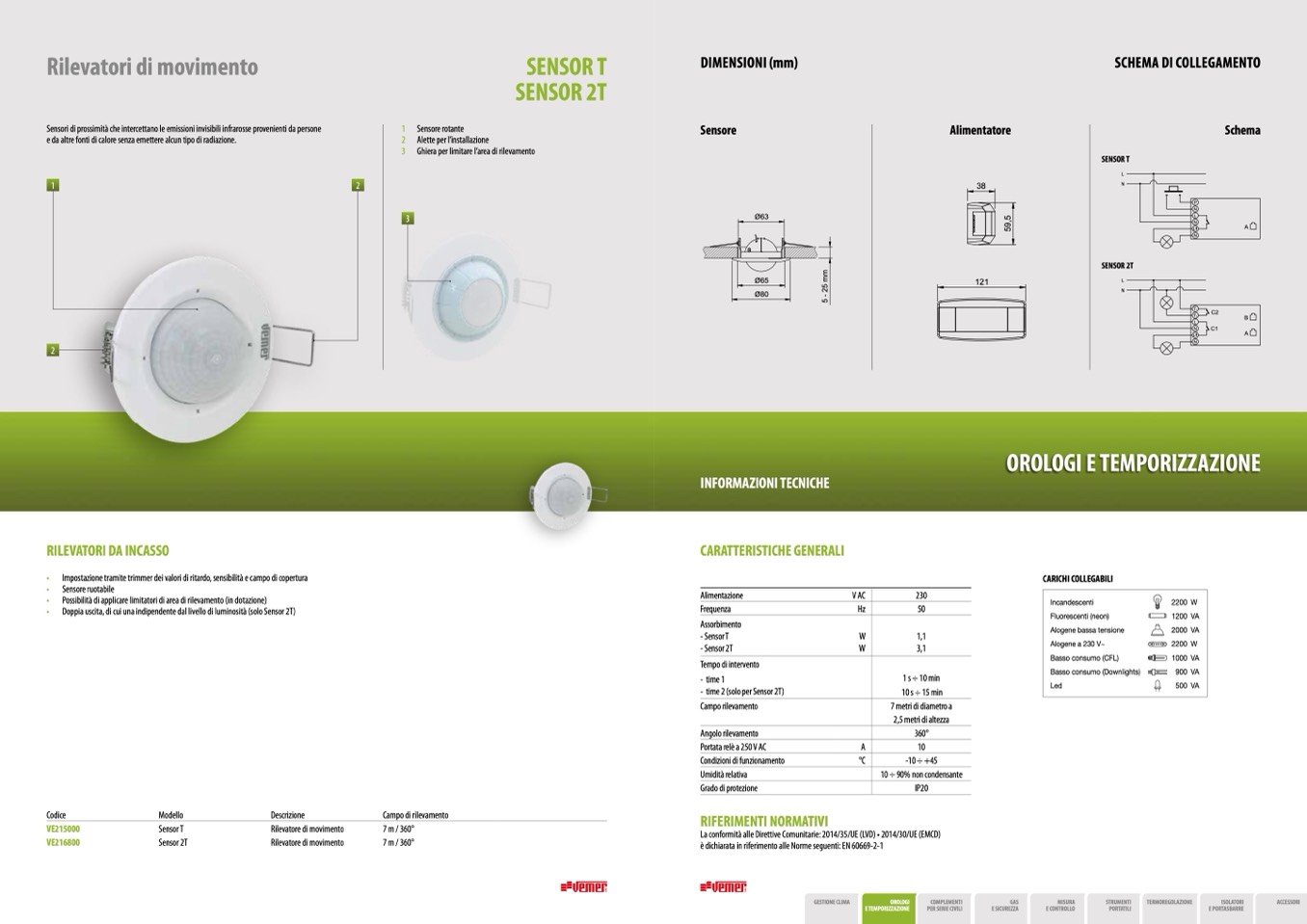

Rilevatori di movimento
Sensori di prossimità che intercettano le emissioni invisibili infrarosse provenienti da persone
e da altre fonti di calore senza emettere alcun tipo di radiazione.
SENSOR T
SENSOR 2T
1 Sensore rotante
2 Alette per l’installazione
3 Ghiera per limitare l’area di rilevamento
DIMENSIONI (mm)
Sensore
121
38
Alimentatore
SCHEMA DI COLLEGAMENTO
Schema
5
-
2
5
m
m
5
-
2
5
m
m
5
9
,
5
5
-
2
5
m
m
5
9
,
5
5
9
,
5
1
2
12
1
38
SENSOR T
L
L
N
N
SENSOR 2T
L
L
N
N
2
RILEVATORI DA INCASSO
• Impostazione tramite trimmer dei valori di ritardo, sensibilità e campo di copertura
• Sensore ruotabile
• Possibilità di applicare limitatori di area di rilevamento (in dotazione)
• Doppia uscita, di cui una indipendente dal livello di luminosità (solo Sensor 2T)
V AC
230
50
CARICHI COLLEGABILI
Incandescenti
Fluorescenti (neon)
Alogene bassa tensione
Alogene a 230 V~
Basso consumo (CFL)
Basso consumo (Downlights)
Led
2200 W
1200 VA
2000 VA
2200 W
1000 VA
900 VA
500 VA
Codice
VE215000
VE216800
Modello
Sensor T
Sensor 2T
Descrizione
Rilevatore di movimento
Rilevatore di movimento
Campo di rilevamento
7 m / 360°
7 m / 360°
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1
3
Ø63
Ø65
Ø80
P
NP
NL
L
N
LN
LN
N
A
A
144
145
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
Frequenza
Hz
OROLOGI E TEMPORIZZAZIONE
Assorbimento
- Sensor T
- Sensor 2T
Tempo di intervento
- time1
- time2(soloperSensor2T)
Campo rilevamento
Angolo rilevamento
Portata relè a 250 V AC
Condizioni di funzionamento
Umidità relativa
Grado di protezione
RIFERIMENTI NORMATIVI
W
1,1
W
3,1
1s÷10min
10s÷15min
7 metri di diametro a
2,5 metri di altezza
360°
A
10
°C
-10 ÷ +45
10 ÷ 90% non condensante
IP20
