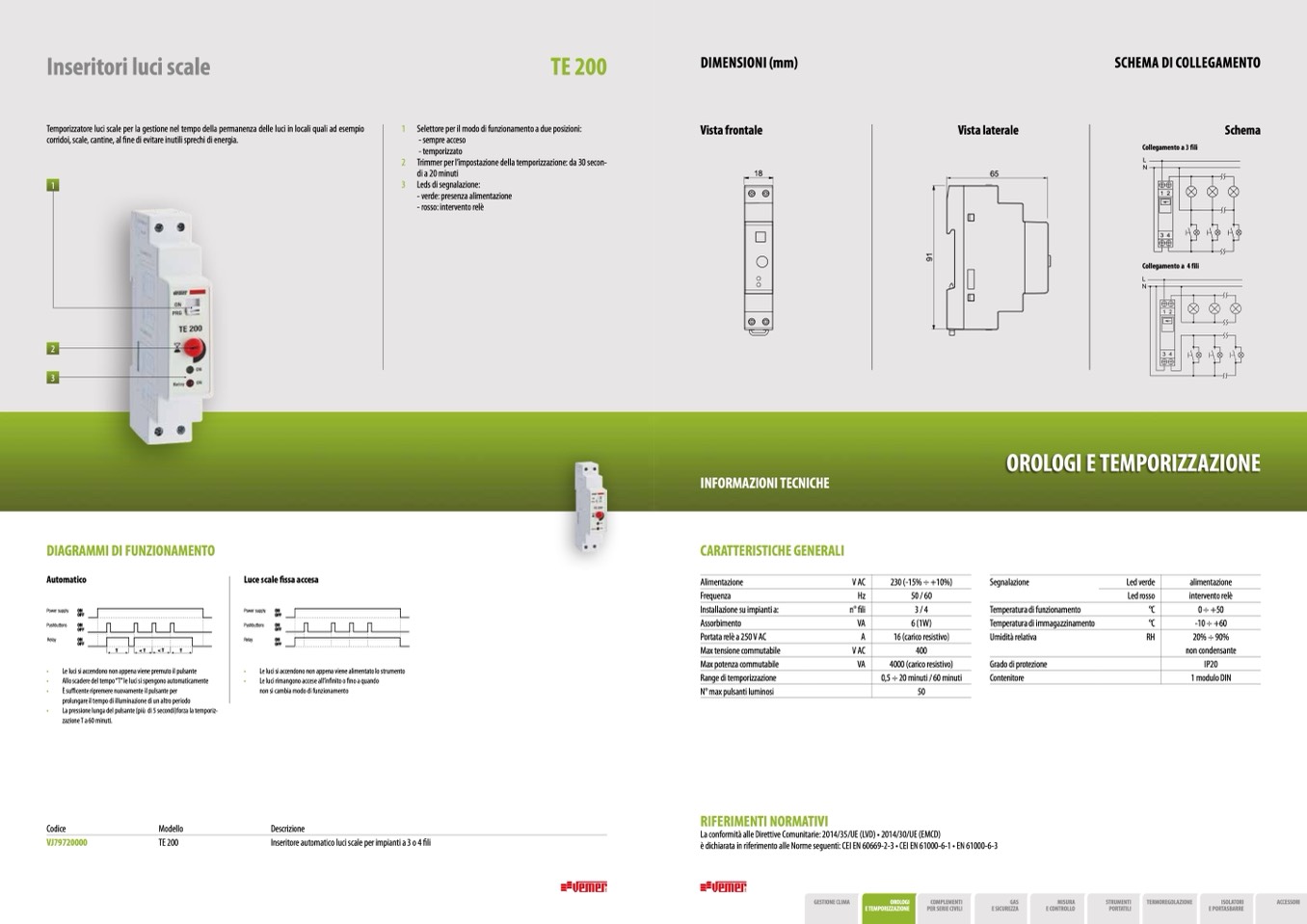

Inseritori luci scale
Temporizzatore luci scale per la gestione nel tempo della permanenza delle luci in locali quali ad esempio
1
corridoi, scale, cantine, al fine di evitare inutili sprechi di energia.
TE 200
Selettore per il modo di funzionamento a due posizioni:
- sempre acceso
- temporizzato
DIMENSIONI (mm)
Vista frontale
18
Vista laterale
65
SCHEMA DI COLLEGAMENTO
Schema
Collegamento a 3 fili
Collegamento a 4 fili
2 Trimmer per l’impostazione della temporizzazione: da 30 secon-
di a 20 minuti
1
3 Leds di segnalazione:
- verde: presenza alimentazione
65
18
9
1
9
1
2
3
DIAGRAMMI DI FUNZIONAMENTO
Automatico
Luce scale fissa accesa
Power supply
ON
OFF
Pushbuttons
ON
OFF
Relay
ON
OFF
V AC
230 (-15% ÷ +10%)
Hz
50 / 60
n° fili
3/4
VA
6 (1W)
A
16 (carico resistivo)
V AC
400
VA
4000 (carico resistivo)
0,5 ÷ 20 minuti / 60 minuti
50
Segnalazione
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità relativa
Grado di protezione
Contenitore
Led verde
Led rosso
°C
°C
RH
alimentazione
intervento relè
0 ÷ +50
-10 ÷ +60
20% ÷ 90%
non condensante
IP20
1 modulo DIN
Power supply
Pushbuttons
Relay
ON
OFF
ON
OFF
ON
OFF
T
<
T
<
T
T
•
Le luci si accendono non appena viene premuto il pulsante
•
Allo scadere del tempo “T” le luci si spengono automaticamente
•
È sufficente ripremere nuovamente il pulsante per
prolungare il tempo di illuminazione di un altro periodo
•
La pressione lunga del pulsante (più di 5 secondi)forza la temporiz-
•
•
Le luci si accendono non appena viene alimentato lo strumento
Le luci rimangono accese all’infinito o fino a quando
non si cambia modo di funzionamento
zazione T a 60 minuti.
Codice
VJ79720000
Modello
TE 200
Descrizione
Inseritore automatico luci scale per impianti a 3 o 4 fili
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60669-2-3 • CEI EN 61000-6-1 • EN 61000-6-3
- rosso: intervento relè
136
137
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
Frequenza
Installazione su impianti a:
Assorbimento
Portata relè a 250 V AC
Max tensione commutabile
Max potenza commutabile
Range di temporizzazione
N° max pulsanti luminosi
RIFERIMENTI NORMATIVI
