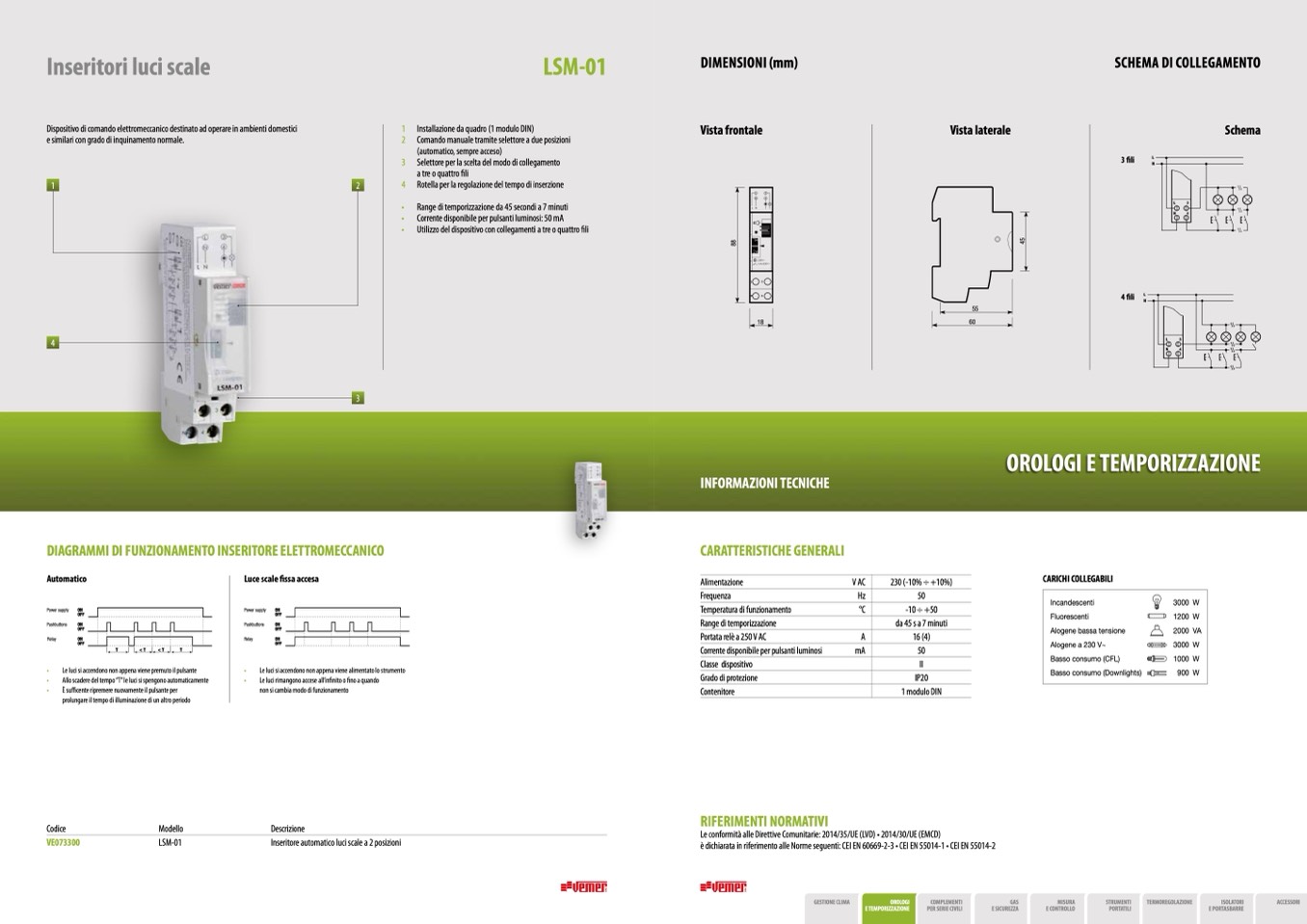

Inseritori luci scale
LSM-01
1 Installazione da quadro (1 modulo DIN)
2 Comando manuale tramite selettore a due posizioni
(automatico, sempre acceso)
3 Selettore per la scelta del modo di collegamento
a tre o quattro fili
4 Rotella per la regolazione del tempo di inserzione
• Range di temporizzazione da 45 secondi a 7 minuti
• Corrente disponibile per pulsanti luminosi: 50 mA
• Utilizzo del dispositivo con collegamenti a tre o quattro fili
DIMENSIONI (mm)
Vista frontale
SCHEMA DI COLLEGAMENTO
Schema
3 fili
4 fili
Dispositivo di comando elettromeccanico destinato ad operare in ambienti domestici
e similari con grado di inquinamento normale.
Vista laterale
2
18
55
60
4
3
1
OROLOGI E TEMPORIZZAZIONE
DIAGRAMMI DI FUNZIONAMENTO INSERITORE ELETTROMECCANICO
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
Frequenza
Hz
Automatico
Luce scale fissa accesa
Power supply
ON
OFF
Pushbuttons
ON
OFF
230 (-10% ÷ +10%)
50
-10 ÷ +50
da 45 s a 7 minuti
16 (4)
50
II
IP20
1 modulo DIN
CARICHI COLLEGABILI
Power supply
Pushbuttons
Relay
ON
OFF
ON
OFF
ON
OFF
Relay
•
•
ON
OFF
Temperatura di funzionamento
Range di temporizzazione
Portata relè a 250 V AC
Corrente disponibile per pulsanti luminosi
Classe dispositivo
Grado di protezione
Contenitore
RIFERIMENTI NORMATIVI
°C
A
mA
•
Le luci si accendono non appena viene premuto il pulsante
•
Allo scadere del tempo “T” le luci si spengono automaticamente
•
È sufficente ripremere nuovamente il pulsante per
prolungare il tempo di illuminazione di un altro periodo
Le luci
Le luci
non si cambia modo di funzionamento
Codice
VE073300
Modello
LSM-01
Descrizione
Inseritore automatico luci scale a 2 posizioni
Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60669-2-3 • CEI EN 55014-1 • CEI EN 55014-2
si accendono non appena viene alimentato lo strumento
rimangono accese all’infinito o fino a quando
134
135
GESTIONE CLIMA
OROLOGI
COMPLEMENTI
GAS
E TEMPORIZZAZIONE
PER SERIE CIVILI
E SICUREZZA
MISURA
E CONTROLLO
STRUMENTI
PORTATILI
TERMOREGOLAZIONE
ISOLATORI
E PORTASBARRE
ACCESSORI
Incandescenti
Fluorescenti
Alogene bassa tensione
Alogene a 230 V~
Basso consumo (CFL)
Basso consumo (Downlights)
3000 W
1200 W
2000 VA
3000 W
1000 W
900 W
<T
T
<T
T
8
8
4
5
