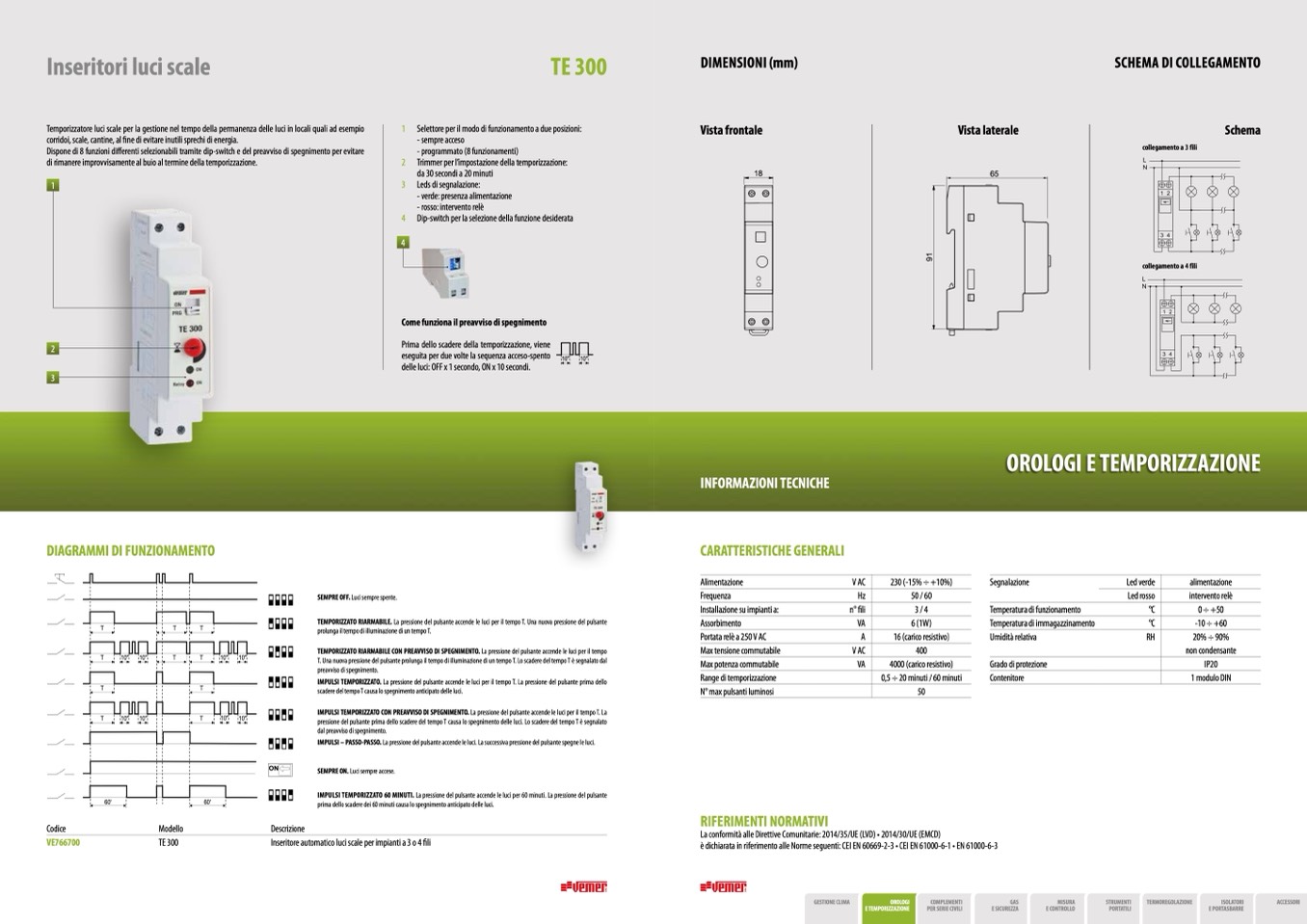

Inseritori luci scale
TE 300
Selettore per il modo di funzionamento a due posizioni:
- sempre acceso
- programmato (8 funzionamenti)
DIMENSIONI (mm)
Vista frontale
18
SCHEMA DI COLLEGAMENTO
Schema
collegamento a 3 fili
collegamento a 4 fili
Temporizzatore luci scale per la gestione nel tempo della permanenza delle luci in locali quali ad esempio
1
corridoi, scale, cantine, al fine di evitare inutili sprechi di energia.
Vista laterale
65
Dispone di 8 funzioni differenti selezionabili tramite dip-switch e del preavviso di spegnimento per evitare
di rimanere improvvisamente al buio al termine della temporizzazione.
1
2
3
DIAGRAMMI DI FUNZIONAMENTO
2 Trimmer per l’impostazione della temporizzazione:
da 30 secondi a 20 minuti
3 Leds di segnalazione:
- verde: presenza alimentazione
- rosso: intervento relè
4 Dip-switch per la selezione della funzione desiderata
4
65
18
9
1
9
1
Codice
VE766700
Modello
TE 300
Descrizione
Inseritore automatico luci scale per impianti a 3 o 4 fili
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60669-2-3 • CEI EN 61000-6-1 • EN 61000-6-3
T
T
T
SEMPRE OFF. Luci sempre spente.
TEMPORIZZATO RIARMABILE. La pressione del pulsante accende le luci per il tempo T. Una nuova pressione del pulsante
prolunga il tempo di illuminazione di un tempo T.
TEMPORIZZATO RIARMABILE CON PREAVVISO DI SPEGNIMENTO. La pressione del pulsante accende le luci per il tempo
T. Una nuova pressione del pulsante prolunga il tempo di illuminazione di un tempo T. Lo scadere del tempo T è segnalato dal
preavviso di spegnimento.
IMPULSI TEMPORIZZATO. La pressione del pulsante accende le luci per il tempo T. La pressione del pulsante prima dello
scadere del tempo T causa lo spegnimento anticipato delle luci.
IMPULSI TEMPORIZZATO CON PREAVVISO DI SPEGNIMENTO. La pressione del pulsante accende le luci per il tempo T. La
pressione del pulsante prima dello scadere del tempo T causa lo spegnimento delle luci. Lo scadere del tempo T è segnalato
dal preavviso di spegnimento.
IMPULSI – PASSO-PASSO. La pressione del pulsante accende le luci. La successiva pressione del pulsante spegne le luci.
SEMPRE ON. Luci sempre accese.
IMPULSI TEMPORIZZATO 60 MINUTI. La pressione del pulsante accende le luci per 60 minuti. La pressione del pulsante
prima dello scadere dei 60 minuti causa lo spegnimento anticipato delle luci.
Frequenza
Installazione su impianti a:
Assorbimento
Portata relè a 250 V AC
Max tensione commutabile
Max potenza commutabile
Range di temporizzazione
N° max pulsanti luminosi
RIFERIMENTI NORMATIVI
Hz
n° fili
VA
A
V AC
VA
230 (-15% ÷ +10%)
50 / 60
3/4
6 (1W)
16 (carico resistivo)
400
4000 (carico resistivo)
0,5 ÷ 20 minuti / 60 minuti
50
Segnalazione
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità relativa
Grado di protezione
Contenitore
Led verde
Led rosso
°C
°C
RH
alimentazione
intervento relè
0 ÷ +50
-10 ÷ +60
20% ÷ 90%
non condensante
IP20
1 modulo DIN
T
10" 10"
T
T
10" 10"
10" 10"
T
10"
10"
T
60'
60'
T
T
ON
Come funziona il preavviso di spegnimento
T
T
T
Prima dello scadere della temporizzazione, viene
eseguita per due volte la sequenza acceso-spento
T
10" 10"
T
delle luci: OFF x 1 secondo, ON x 10 secondi.
T
10" 10"
60'
T
10" 10"
T
T
T
10" 10"
60'
ON
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
