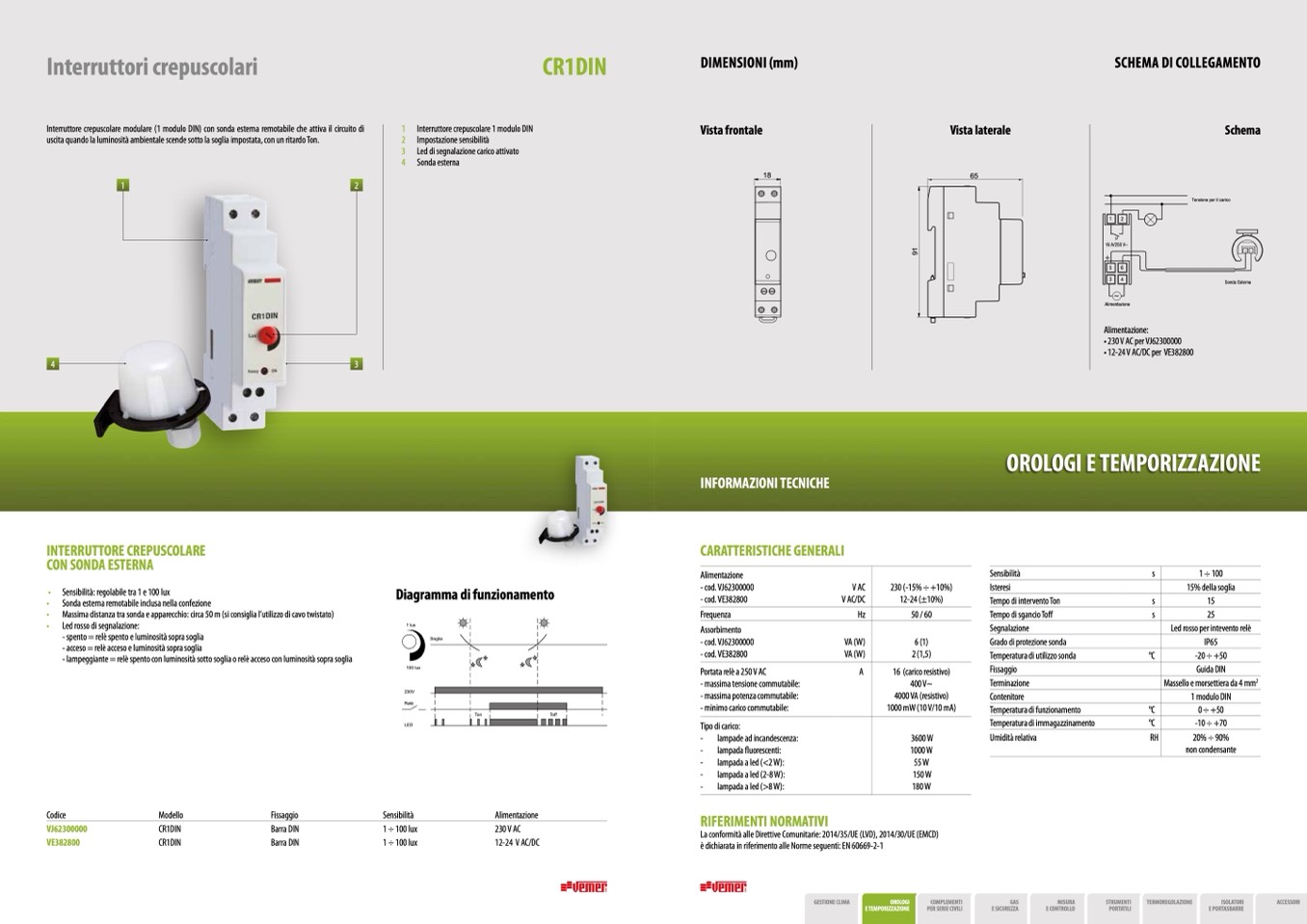

Interruttori crepuscolari

CR1DIN

DIMENSIONI (mm)

Vista frontale

18

SCHEMA DI COLLEGAMENTO

Interruttore crepuscolare modulare (1 modulo DIN) con sonda esterna remotabile che attiva il circuito di

uscita quando la luminosità ambientale scende sotto la soglia impostata, con un ritardo Ton.

2

1 Interruttore crepuscolare 1 modulo DIN

2 Impostazione sensibilità

3 Led di segnalazione carico attivato

4 Sonda esterna

Schema

Vista laterale

65

(B)

1

2

3

20

Ø 8,5

48

Ø 37

65 18

(C)

Tensione per il carico

1

2

5

6

3

4

~

Alimentazione

Alimentazione:

• 230 V AC per VJ62300000

• 12-24 V AC/DC per VE382800

+

−

Sonda Esterna

μ

16 A/250 V~

+

4

3

1

OROLOGI E TEMPORIZZAZIONE

INTERRUTTORE CREPUSCOLARE

CON SONDA ESTERNA

• Sensibilità: regolabile tra 1 e 100 lux

• Sonda esterna remotabile inclusa nella confezione

• Massima distanza tra sonda e apparecchio: circa 50 m (si consiglia l’utilizzo di cavo twistato)

• Led rosso di segnalazione:

- spento = relè spento e luminosità sopra soglia

- acceso = relè acceso e luminosità sopra soglia

- lampeggiante = relè spento con luminosità sotto soglia o relè acceso con luminosità sopra soglia

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Diagramma di funzionamento

Alimentazione

- cod. VJ62300000

- cod. VE382800

V AC

V AC/DC

230 (-15% ÷ +10%)

12-24 (±10%)

50 / 60

6 (1)

2 (1,5)

16 (carico resistivo)

400 V~

4000 VA (resistivo)

1000 mW (10 V/10 mA)

3600 W

1000 W

55 W

150 W

180 W

Sensibilità

s

Isteresi

1 ÷ 100

15% della soglia

15

25

Led rosso per intevento relè

IP65

-20 ÷ +50

Guida DIN

Massello e morsettiera da 4 mm

2

1 modulo DIN

0 ÷ +50

-10 ÷ +70

20% ÷ 90%

non condensante

1 lux

Soglia

100 lux

230V

Relè

LED

Sensibilità

1 ÷ 100 lux

1 ÷ 100 lux

Frequenza

Hz

Assorbimento

Tempo di intervento Ton

Tempo di sgancio Toff

Segnalazione

Grado di protezione sonda

Temperatura di utilizzo sonda

Fissaggio

Terminazione

Contenitore

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità relativa

s

s

°C

°C

°C

RH

- cod. VJ62300000

- cod. VE382800

Portata relè a 250 V AC

- massima tensione commutabile:

- massima potenza commutabile:

- minimo carico commutabile:

Tipo di carico:

- lampade ad incandescenza:

- lampada fluorescenti:

- lampada a led (<2 W):

- lampada a led (2-8 W):

- lampada a led (>8 W):

RIFERIMENTI NORMATIVI

VA (W)

VA (W)

A

Codice

VJ62300000

VE382800

Modello

CR1DIN

CR1DIN

Fissaggio

Barra DIN

Barra DIN

Alimentazione

230 V AC

12-24 V AC/DC

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD), 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1

Ton

Toff
