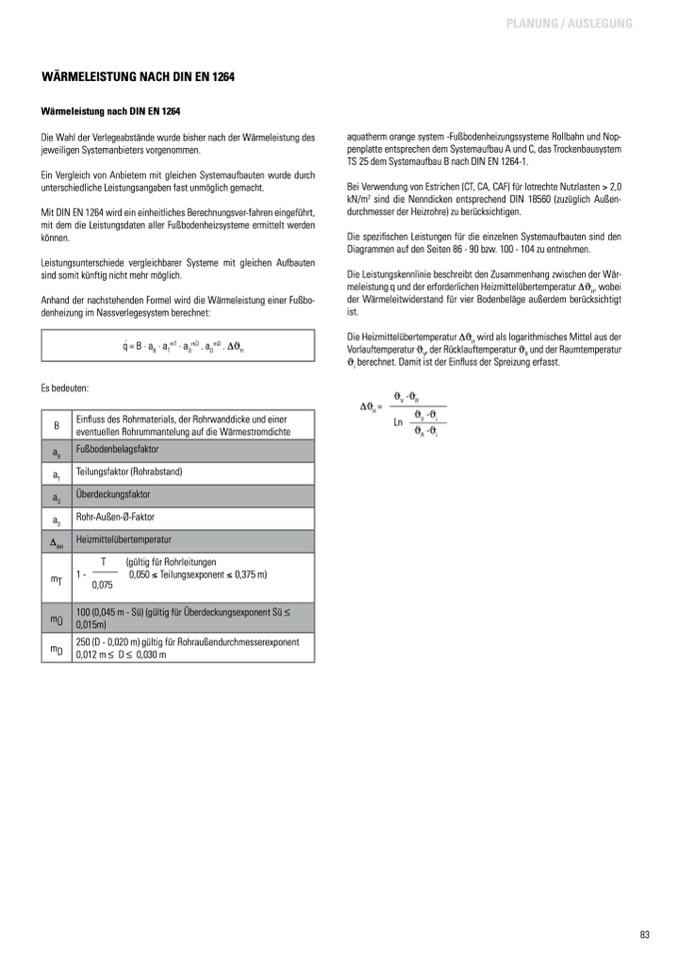

WäRMeLeiSTUnG nAcH din en 1264

Wärmeleistung nach din en 1264

Die Wahl der Verlegeabstände wurde bisher nach der Wärmeleistung des

jeweiligen Systemanbieters vorgenommen.

Ein Vergleich von Anbietern mit gleichen Systemaufbauten wurde durch

unterschiedliche Leistungsangaben fast unmöglich gemacht.

Mit DIN EN 1264 wird ein einheitliches Berechnungsver-fahren eingeführt,

mit dem die Leistungsdaten aller Fußbodenheizsysteme ermittelt werden

können.

Leistungsunterschiede vergleichbarer Systeme mit gleichen Aufbauten

sind somit künftig nicht mehr möglich.

Anhand der nachstehenden Formel wird die Wärmeleistung einer Fußbo-

denheizung im Nassverlegesystem berechnet:

Es bedeuten:

aquatherm orange system -Fußbodenheizungssysteme Rollbahn und Nop-

penplatte entsprechen dem Systemaufbau A und C, das Trockenbausystem

TS 25 dem Systemaufbau B nach DIN EN 1264-1.

Bei Verwendung von Estrichen (CT, CA, CAF) für lotrechte Nutzlasten > 2,0

kN/m

2

sind die Nenndicken entsprechend DIN 18560 (zuzüglich Außen-

durchmesser der Heizrohre) zu berücksichtigen.

Die spezifischen Leistungen für die einzelnen Systemaufbauten sind den

Diagrammen auf den Seiten 86 - 90 bzw. 100 - 104 zu entnehmen.

Die Leistungskennlinie beschreibt den Zusammenhang zwischen der Wär-

meleistung q und der erforderlichen Heizmittelübertemperatur Δθ

H

, wobei

der Wärmeleitwiderstand für vier Bodenbeläge außerdem berücksichtigt

ist.

Die Heizmittelübertemperatur Δθ

H

wird als logarithmisches Mittel aus der

Vorlauftemperatur θ

V

, der Rücklauftemperatur θ

R

und der Raumtemperatur

θ

i

berechnet. Damit ist der Einfluss der Spreizung erfasst.

θ

V

R

q

.

= B · a

B

· a

T

mT

· a

mÜ

. a

D

mD

. Δθ

H

Δθ

H

=

θ

R

i

PLAnUnG / AUSLeGUnG

Ln

θ

V

i

B

Einfluss des Rohrmaterials, der Rohrwanddicke und einer

eventuellen Rohrummantelung auf die Wärmestromdichte

a

B

Fußbodenbelagsfaktor

a

T

Teilungsfaktor (Rohrabstand)

a

Überdeckungsfaktor

a

D

Rohr-Außen-Ø-Faktor

Δ

θH

Heizmittelübertemperatur

mT

T

(gültig für Rohrleitungen

1 -

0,075

0,050 ≤ Teilungsexponent ≤ 0,375 m)

mÜ

100 (0,045 m - Sü) (gültig für Überdeckungsexponent Sü ≤

0,015m)

mD

250 (D - 0,020 m) gültig für Rohraußendurchmesserexponent

0,012 m ≤ D ≤ 0,030 m
