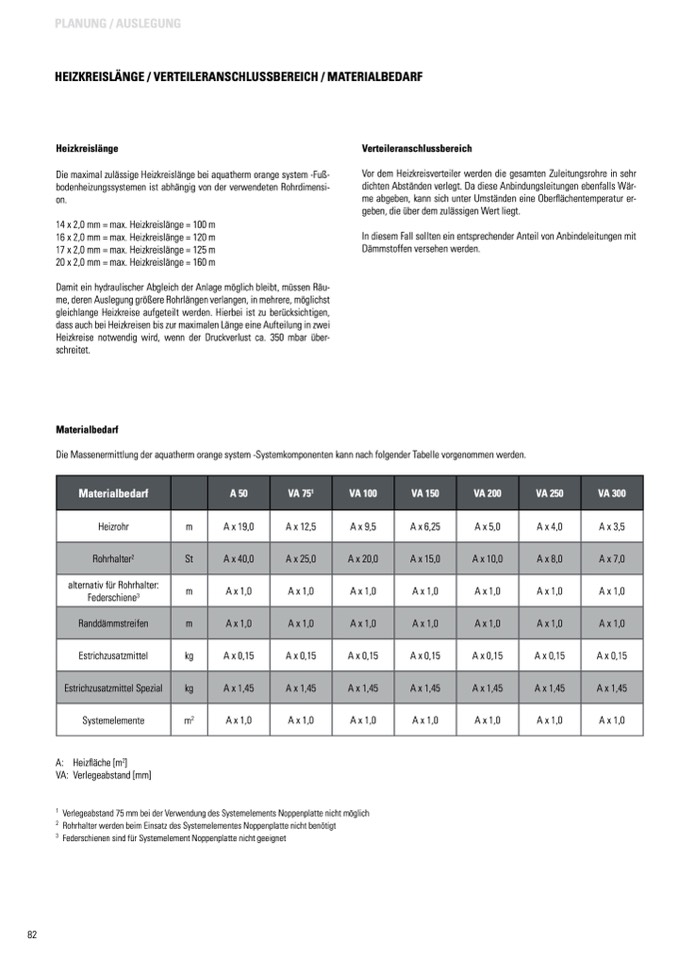

PLAnUnG / AUSLeGUnG
HeiZkReiSLänGe / VeRTeiLeRAnScHLUSSBeReicH / MATeRiALBedARf
Heizkreislänge
Die maximal zulässige Heizkreislänge bei aquatherm orange system -Fuß-
bodenheizungssystemen ist abhängig von der verwendeten Rohrdimensi-
on.
14 x 2,0 mm = max. Heizkreislänge = 100 m
16 x 2,0 mm = max. Heizkreislänge = 120 m
17 x 2,0 mm = max. Heizkreislänge = 125 m
20 x 2,0 mm = max. Heizkreislänge = 160 m
Damit ein hydraulischer Abgleich der Anlage möglich bleibt, müssen Räu-
me, deren Auslegung größere Rohrlängen verlangen, in mehrere, möglichst
gleichlange Heizkreise aufgeteilt werden. Hierbei ist zu berücksichtigen,
dass auch bei Heizkreisen bis zur maximalen Länge eine Aufteilung in zwei
Heizkreise notwendig wird, wenn der Druckverlust ca. 350 mbar über-
schreitet.
Materialbedarf
Verteileranschlussbereich
Vor dem Heizkreisverteiler werden die gesamten Zuleitungsrohre in sehr
dichten Abständen verlegt. Da diese Anbindungsleitungen ebenfalls Wär-
me abgeben, kann sich unter Umständen eine Oberflächentemperatur er-
geben, die über dem zulässigen Wert liegt.
In diesem Fall sollten ein entsprechender Anteil von Anbindeleitungen mit
Dämmstoffen versehen werden.
Die Massenermittlung der aquatherm orange system -Systemkomponenten kann nach folgender Tabelle vorgenommen werden.
Materialbedarf A50
VA 75
1
VA 100 VA 150
VA 200
VA 250 VA 300
Heizrohr m A x 19,0
A x 12,5 A x 9,5 A x 6,25
A x 5,0 A x 4,0 A x 3,5
Rohrhalter
2
St A x 40,0
A x 25,0
A x 20,0 A x 15,0
A x 10,0
A x 8,0 A x 7,0
alternativ für Rohrhalter:
Federschiene
3
m A x 1,0
A x 1,0 A x 1,0 A x 1,0
A x 1,0 A x 1,0 A x 1,0
Randdämmstreifen
m A x 1,0
A x 1,0
A x 1,0 A x 1,0
A x 1,0
A x 1,0 A x 1,0
Estrichzusatzmittel kg A x 0,15
A x 0,15 A x 0,15 A x 0,15
A x 0,15 A x 0,15 A x 0,15
Estrichzusatzmittel Spezial
kg A x 1,45
A x 1,45
A x 1,45 A x 1,45
A x 1,45
A x 1,45 A x 1,45
Systemelemente m
2
A x 1,0
A x 1,0 A x 1,0 A x 1,0
A x 1,0 A x 1,0 A x 1,0
82
A: Heizfläche [m
2
]
VA: Verlegeabstand [mm]
1
Verlegeabstand 75 mm bei der Verwendung des Systemelements Noppenplatte nicht möglich
2
Rohrhalter werden beim Einsatz des Systemelementes Noppenplatte nicht benötigt
3
Federschienen sind für Systemelement Noppenplatte nicht geeignet
