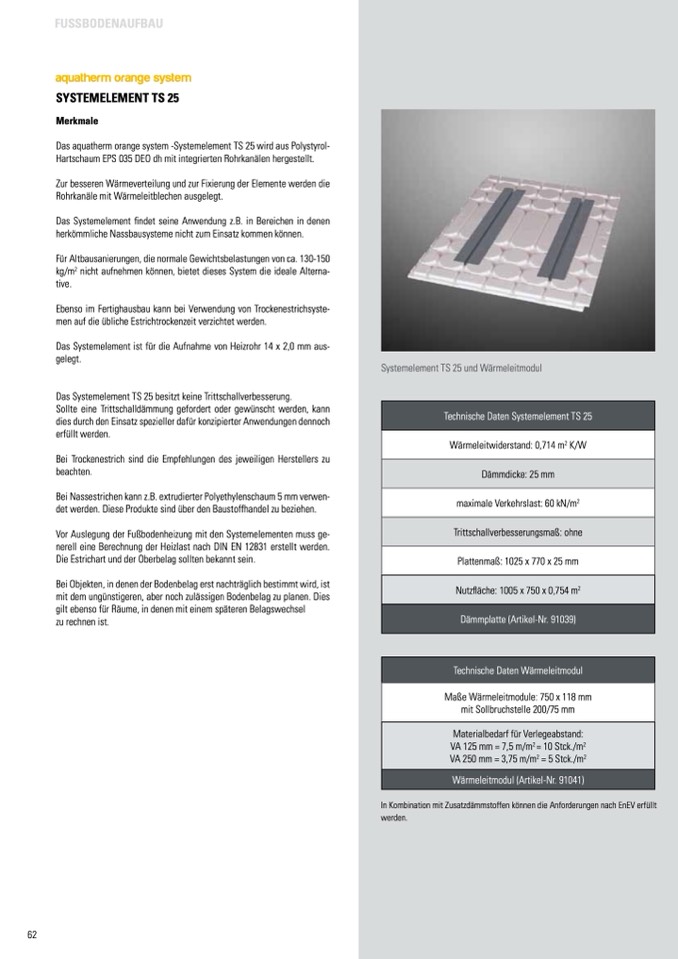

62
fUSSBOdenAUfBAU
aquatherm orange system
SySTeMeLeMenT TS 25
Merkmale
Das aquatherm orange system -Systemelement TS 25 wird aus Polystyrol-
Hartschaum EPS 035 DEO dh mit integrierten Rohrkanälen hergestellt.
Zur besseren Wärmeverteilung und zur Fixierung der Elemente werden die
Rohrkanäle mit Wärmeleitblechen ausgelegt.
Das Systemelement findet seine Anwendung z.B. in Bereichen in denen
herkömmliche Nassbausysteme nicht zum Einsatz kommen können.
Für Altbausanierungen, die normale Gewichtsbelastungen von ca. 130-150
kg/m
2
nicht aufnehmen können, bietet dieses System die ideale Alterna-
tive.
Ebenso im Fertighausbau kann bei Verwendung von Trockenestrichsyste-
men auf die übliche Estrichtrockenzeit verzichtet werden.
Das Systemelement ist für die Aufnahme von Heizrohr 14 x 2,0 mm aus-
gelegt.
Das Systemelement TS 25 besitzt keine Trittschallverbesserung.
Sollte eine Trittschalldämmung gefordert oder gewünscht werden, kann
dies durch den Einsatz spezieller dafür konzipierter Anwendungen dennoch
erfüllt werden.
Bei Trockenestrich sind die Empfehlungen des jeweiligen Herstellers zu
beachten.
Bei Nassestrichen kann z.B. extrudierter Polyethylenschaum 5 mm verwen-
det werden. Diese Produkte sind über den Baustoffhandel zu beziehen.
Vor Auslegung der Fußbodenheizung mit den Systemelementen muss ge-
nerell eine Berechnung der Heizlast nach DIN EN 12831 erstellt werden.
Die Estrichart und der Oberbelag sollten bekannt sein.
Bei Objekten, in denen der Bodenbelag erst nachträglich bestimmt wird, ist
mit dem ungünstigeren, aber noch zulässigen Bodenbelag zu planen. Dies
gilt ebenso für Räume, in denen mit einem späteren Belagswechsel
zu rechnen ist.
Systemelement TS 25 und Wärmeleitmodul
Technische Daten Systemelement TS 25
Wärmeleitwiderstand: 0,714 m
2
K/W
Dämmdicke: 25 mm
maximale Verkehrslast: 60 kN/m
2
Trittschallverbesserungsmaß: ohne
Plattenmaß: 1025 x 770 x 25 mm
Nutzfläche: 1005 x 750 x 0,754 m
2
Dämmplatte (Artikel-Nr. 91039)
Technische Daten Wärmeleitmodul
Maße Wärmeleitmodule: 750 x 118 mm
mit Sollbruchstelle 200/75 mm
Materialbedarf für Verlegeabstand:
VA 125 mm = 7,5 m/m
2
= 10 Stck./m
2
VA 250 mm = 3,75 m/m
2
= 5 Stck./m
2
Wärmeleitmodul (Artikel-Nr. 91041)
In Kombination mit Zusatzdämmstoffen können die Anforderungen nach EnEV erfüllt
werden.
