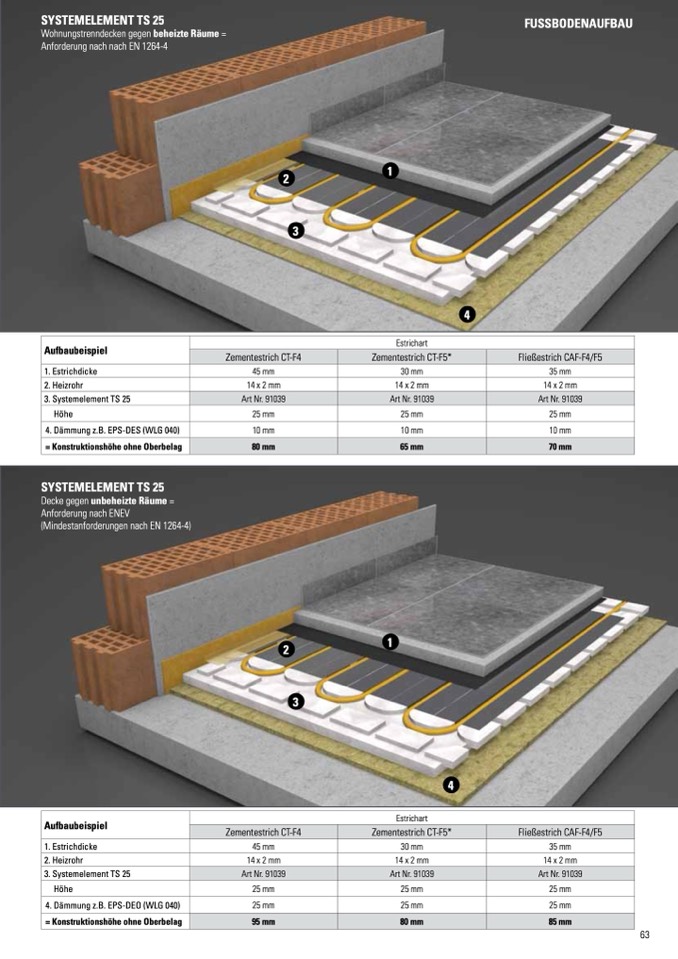

SySTeMeLeMenT TS 25

Wohnungstrenndecken gegen beheizte Räume =

Anforderung nach nach EN 1264-4

fUSSBOdenAUfBAU

2

3

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

45 mm

30 mm

35 mm

2. Heizrohr

14 x 2 mm

14 x 2 mm

14 x 2 mm

3. Systemelement TS 25

Art Nr. 91039

Art Nr. 91039

Art Nr. 91039

Höhe

25 mm

25 mm

25 mm

4. Dämmung z.B. EPS-DES (WLG 040)

10 mm

10 mm

10 mm

= konstruktionshöhe ohne Oberbelag

80 mm

65 mm

70 mm

SySTeMeLeMenT TS 25

Decke gegen unbeheizte Räume =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

45 mm

30 mm

35 mm

2. Heizrohr

14 x 2 mm

14 x 2 mm

14 x 2 mm

3. Systemelement TS 25

Art Nr. 91039

Art Nr. 91039

Art Nr. 91039

Höhe

25 mm

25 mm

25 mm

4. Dämmung z.B. EPS-DEO (WLG 040)

25 mm

25 mm

25 mm

= konstruktionshöhe ohne Oberbelag

95 mm

80 mm

85 mm

63
