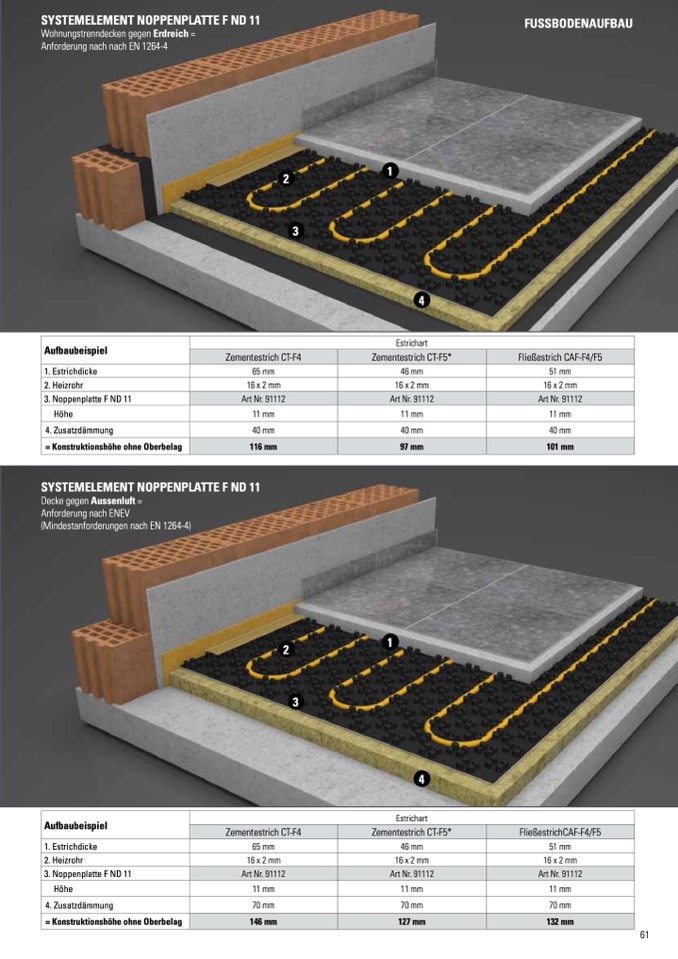

SySTeMeLeMenT nOPPenPLATTe f nd 11

Wohnungstrenndecken gegen erdreich =

Anforderung nach nach EN 1264-4

2

3

f

U

U

1

4

f

A

U

U S

S S

S B

B O

O d

d e

e n

n A

A U

U f

f B

B A

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 11

Art Nr. 91112

Art Nr. 91112

Art Nr. 91112

Höhe

11 mm

11 mm

11 mm

4. Zusatzdämmung

40 mm

40 mm

40 mm

= konstruktionshöhe ohne Oberbelag

116 mm

97 mm

101 mm

SySTeMeLeMenT nOPPenPLATTe f nd 11

Decke gegen Aussenluft =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

FließestrichCAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 11

Art Nr. 91112

Art Nr. 91112

Art Nr. 91112

Höhe

11 mm

11 mm

11 mm

4. Zusatzdämmung

70 mm

70 mm

70 mm

= konstruktionshöhe ohne Oberbelag

146 mm

127 mm

132 mm
