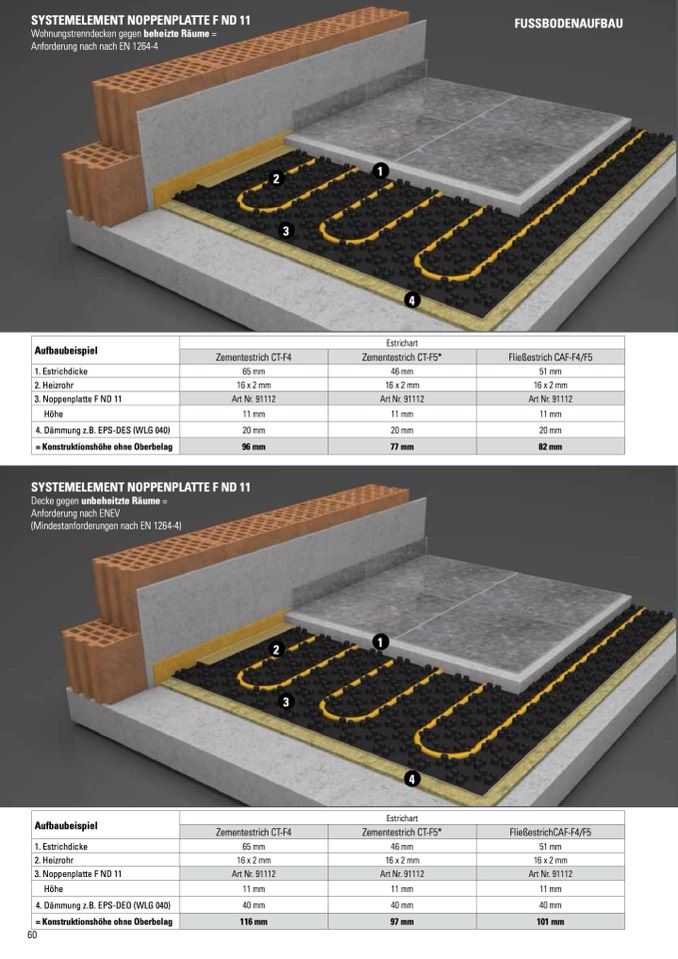

SySTeMeLeMenT nOPPenPLATTe f nd 11

Wohnungstrenndecken gegen beheizte R

äume =

Anforderung nach nach EN 1264-4

2

3

fUSSBOdenAUfBAU

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 11

Art Nr. 91112

Art Nr. 91112

Art Nr. 91112

Höhe

11 mm

11 mm

11 mm

4. Dämmung z.B. EPS-DES (WLG 040)

20 mm

20 mm

20 mm

= konstruktionshöhe ohne Oberbelag

96 mm

77 mm

82 mm

SySTeMeLeMenT nOPPenPLATTe f nd 11

Decke gegen unbeheitzte Räume =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

60

Zementestrich CT-F4

Art Nr. 91112

Zementestrich CT-F5*

Art Nr. 91112

FließestrichCAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Noppenplatte F ND 11

Art Nr. 91112

Höhe

11 mm

11 mm

11 mm

4. Dämmung z.B. EPS-DEO (WLG 040)

40 mm

40 mm

40 mm

= konstruktionshöhe ohne Oberbelag

116 mm

97 mm

101 mm
