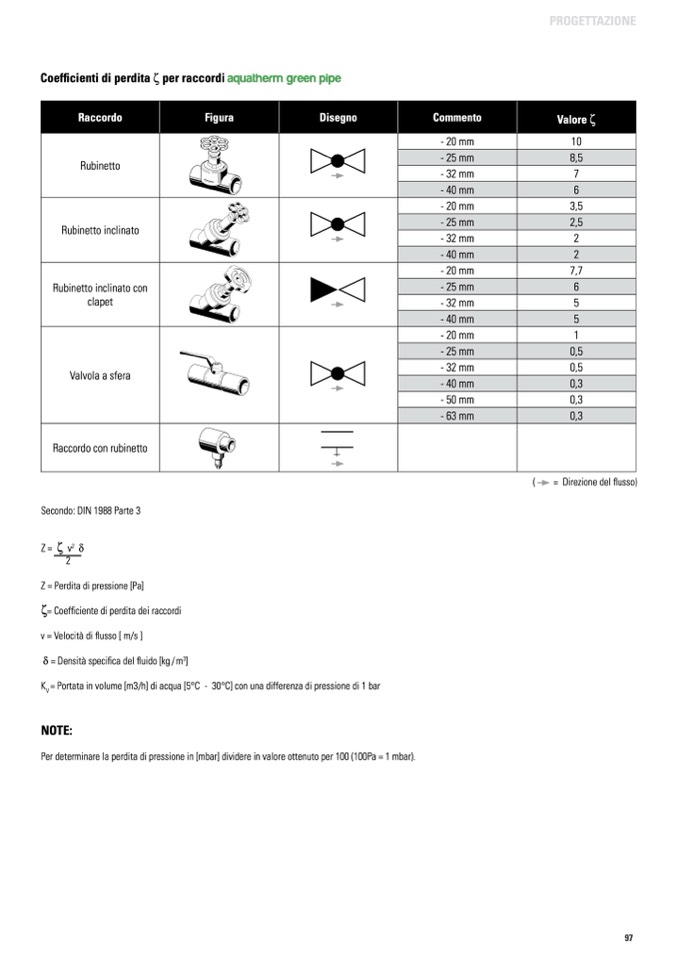

Coefficienti di perdita ζ per raccordi aquatherm green pipe
(
= Direzione del flusso)
PROGETTAZIONE
Raccordo
Rubinetto
Figura
40808
41108
Disegno
Commento
Valore ζ
- 20 mm
10
- 25 mm
8,5
- 32 mm
7
- 40 mm
6
Rubinetto inclinato
41208
- 20 mm
3,5
- 25 mm
2,5
- 32 mm
2
- 40 mm
2
Rubinetto inclinato con
clapet
- 20 mm
7,7
- 25 mm
6
- 32 mm
5
- 40 mm
5
Valvola a sfera
41408
- 20 mm
1
- 25 mm
0,5
- 32 mm
0,5
- 40 mm
0,3
- 50 mm
0,3
- 63 mm
0,3
Raccordo con rubinetto
Secondo: DIN 1988 Parte 3
Z=
ζv
2
δ
2
Z = Perdita di pressione [Pa]
ζ= Coefficiente di perdita dei raccordi
v = Velocità di flusso [ m/s ]
δ = Densità specifica del
fluido [kg / m
3
]
K
V
= Portata in volume [m3/h] di acqua [5°C - 30°C] con una differenza di pressione di 1 bar
NOTE:
Per determinare la perdita di pressione in [mbar] dividere in valore ottenuto per 100 (100Pa = 1 mbar).
