PROGETTAZIONE

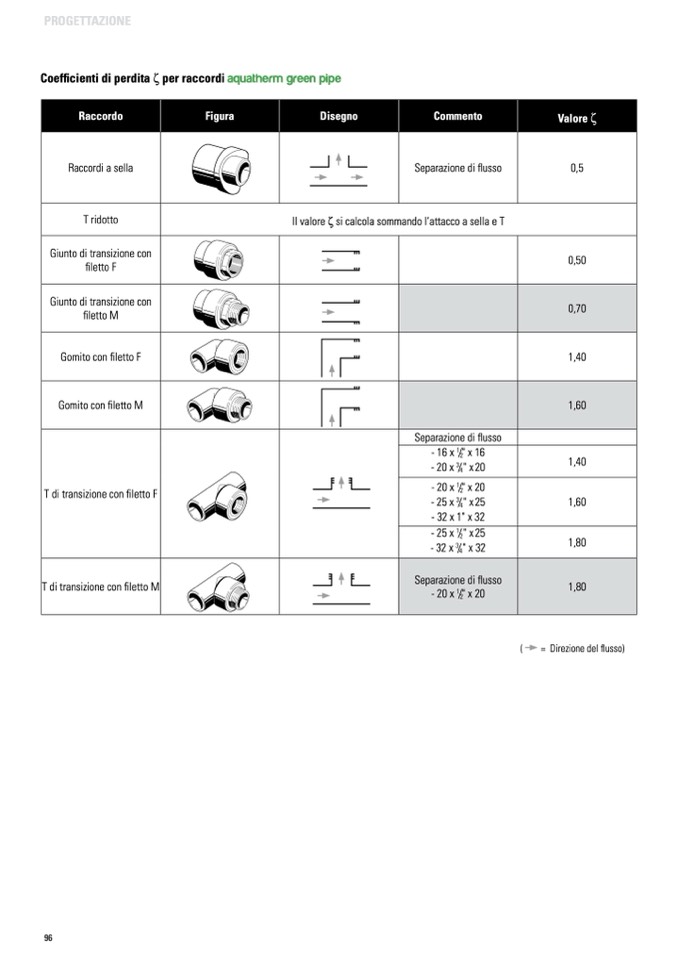

Coefficienti di perdita ζ per raccordi aquatherm green pipe

Raccordo

Figura

Disegno

Commento

Valore ζ

Raccordi a sella

Separazione di flusso

0,5

T ridotto

21108

Il valore ζ si calcola sommando l‘attacco a sella e T

Giunto di transizione con

filetto F

21308

0,50

Giunto di transizione con

filetto M

23008

0,70

Gomito con filetto F

23508

1,40

Gomito con filetto M

1,60

T di transizione con filetto F

25006

25506

Separazione di flusso

-16x

1

/

2

"x16

- 20 x

3

/

4

" x20

1,40

- 20 x

1

/

2

" x 20

- 25 x

3

/

4

" x25

- 32 x 1" x 32

1,60

- 25 x

1

/

2

" x25

- 32 x

3

/

4

" x 32

1,80

T di transizione con filetto M

Separazione di flusso

- 20 x

1

/

2

" x 20

1,80

(

= Direzione del flusso)
