PROGETTAZIONE

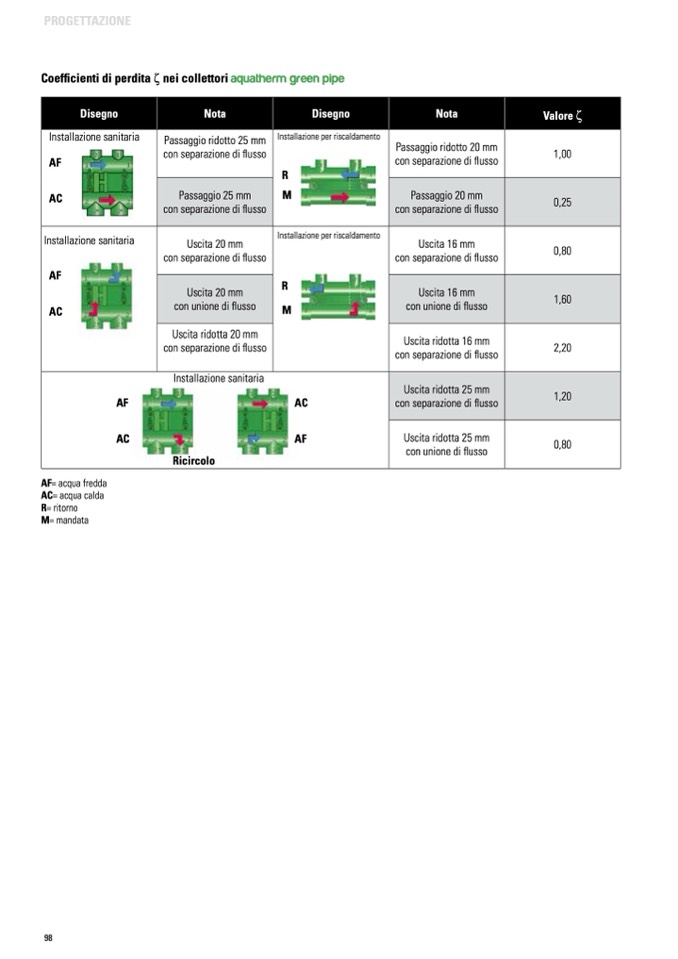

Coefficienti di perdita ζ nei collettori aquatherm green pipe

AF= acqua fredda

AC= acqua calda

R= ritorno

M= mandata

Disegno

Nota

Disegno

Nota

Valore ζ

Installazione sanitaria

AF

AC

Passaggio ridotto 25 mm

con separazione di flusso

Installazione per riscaldamento

R

M

Passaggio ridotto 20 mm

con separazione di flusso

1,00

Passaggio 25 mm

con separazione di flusso

Passaggio 20 mm

con separazione di flusso

0,25

Installazione sanitaria

AF

AC

Uscita 20 mm

con separazione di flusso

Installazione per riscaldamento

R

M

Uscita 16 mm

con separazione di flusso

0,80

Uscita 20 mm

con unione di flusso

Uscita 16 mm

con unione di flusso

1,60

Uscita ridotta 20 mm

con separazione di flusso

Uscita ridotta 16 mm

con separazione di flusso

2,20

AF

AC

Installazione sanitaria

Ricircolo

AC

AF

Uscita ridotta 25 mm

con separazione di flusso

1,20

Uscita ridotta 25 mm

con unione di flusso

0,80
