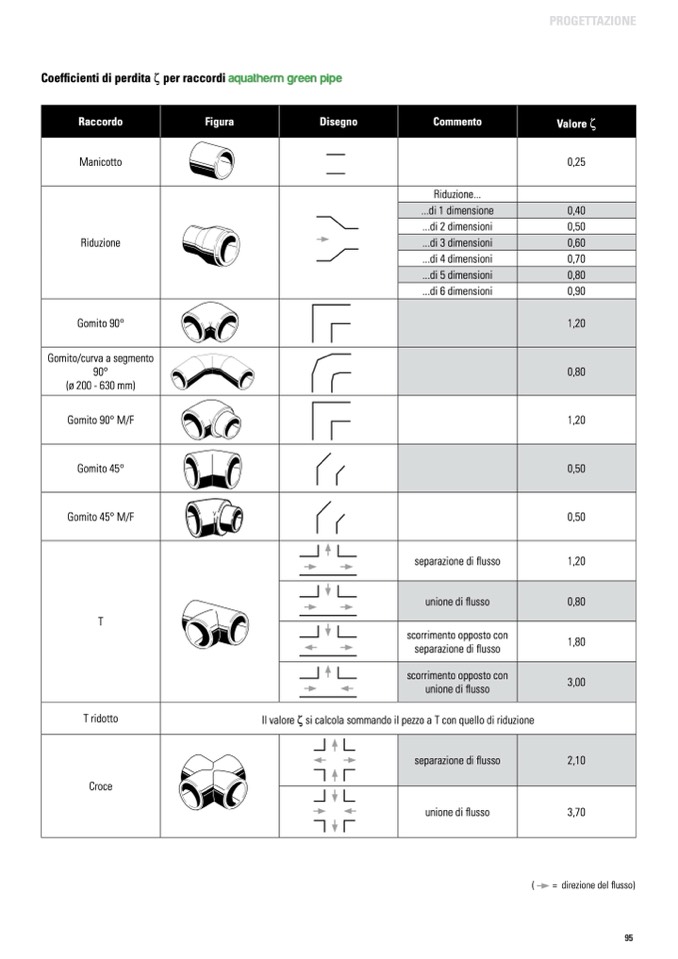

Coefficienti di perdita ζ per raccordi aquatherm green pipe

PROGETTAZIONE

Raccordo

11010

Figura

Disegno

Commento

Valore ζ

Manicotto

0,25

Riduzione

11134

12106

Riduzione...

...di 1 dimensione

0,40

...di 2 dimensioni

0,50

...di 3 dimensioni

0,60

...di 4 dimensioni

0,70

...di 5 dimensioni

0,80

...di 6 dimensioni

0,90

Gomito 90°

1,20

Gomito/curva a segmento

90°

(ø200-630mm)

12308

0,80

Gomito 90° M/F

12506

1,20

Gomito 45°

12708

0,50

Gomito 45° M/F

0,50

T

13108

separazione di flusso

1,20

unione di flusso

0,80

scorrimento opposto con

separazione di flusso

1,80

scorrimento opposto con

unione di flusso

3,00

T ridotto

Il valore ζ si calcola sommando il pezzo a T con quello di riduzione

Croce

13708

separazione di flusso

2,10

unione di flusso

3,70

(

= direzione del flusso)
