INSTALLAZIONE

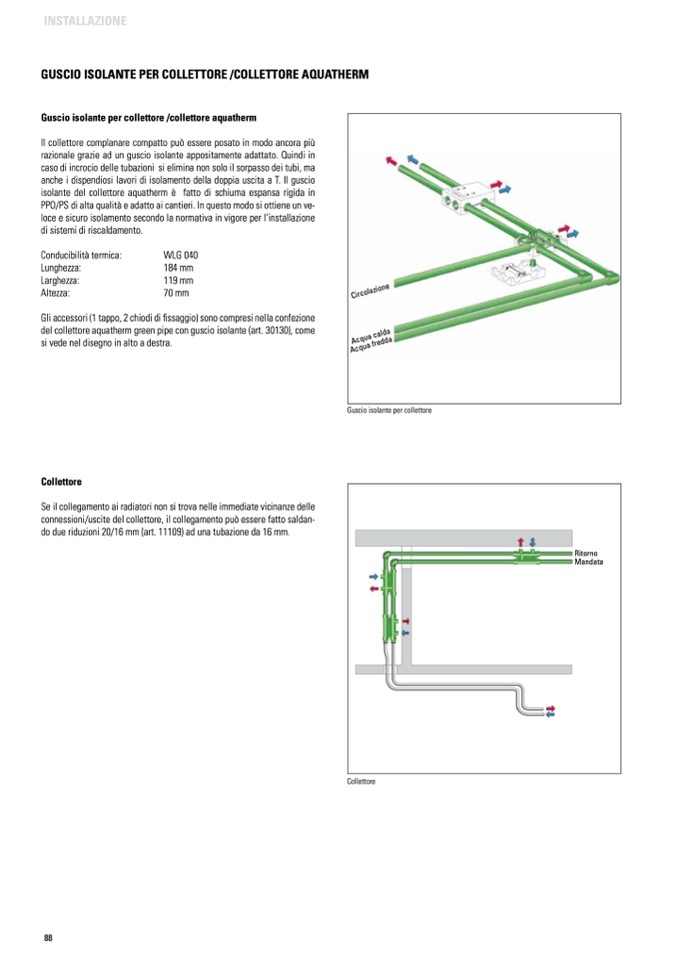

GUSCIO ISOLANTE PER COLLETTORE /COLLETTORE AQUATHERM

Guscio isolante per collettore /collettore aquatherm

Il collettore complanare compatto può essere posato in modo ancora più

razionale grazie ad un guscio isolante appositamente adattato. Quindi in

caso di incrocio delle tubazioni si elimina non solo il sorpasso dei tubi, ma

anche i dispendiosi lavori di isolamento della doppia uscita a T. Il guscio

isolante del collettore aquatherm è fatto di schiuma espansa rigida in

PPO/PS di alta qualità e adatto ai cantieri. In questo modo si ottiene un ve-

loce e sicuro isolamento secondo la normativa in vigore per l‘installazione

di sistemi di riscaldamento.

Conducibilità termica:

Lunghezza:

Larghezza:

Altezza:

WLG 040

184 mm

119 mm

70 mm

Gli accessori (1 tappo, 2 chiodi di fissaggio) sono compresi nella confezione

del collettore aquatherm green pipe con guscio isolante (art. 30130), come

si vede nel disegno in alto a destra.

Collettore

Se il collegamento ai radiatori non si trova nelle immediate vicinanze delle

connessioni/uscite del collettore, il collegamento può essere fatto saldan-

do due riduzioni 20/16 mm (art. 11109) ad una tubazione da 16 mm.

Guscio isolante per collettore

Ritorno

Mandata

88

Collettore

Circolazione

Acqua calda

Acqua fredda
