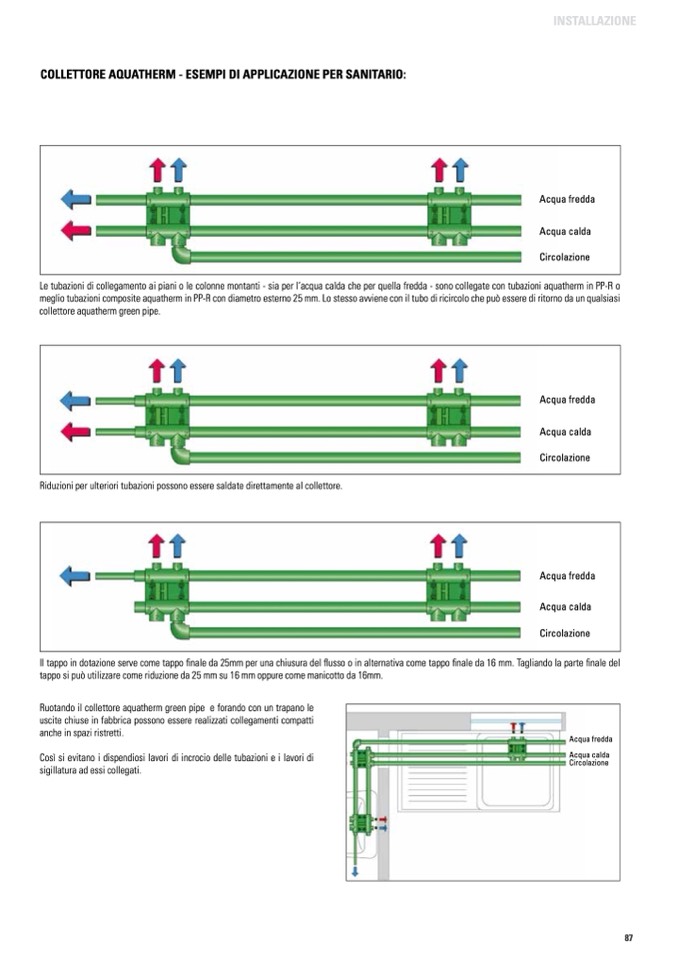

COLLETTORE AQUATHERM - ESEMPI DI APPLICAZIONE PER SANITARIO:
INSTALLAZIONE
Acqua fredda
Acqua calda
Circolazione
Le tubazioni di collegamento ai piani o le colonne montanti - sia per l‘acqua calda che per quella fredda - sono collegate con tubazioni aquatherm in PP-R o
meglio tubazioni composite aquatherm in PP-R con diametro esterno 25 mm. Lo stesso avviene con il tubo di ricircolo che può essere di ritorno da un qualsiasi
collettore aquatherm green pipe.
Riduzioni per ulteriori tubazioni possono essere saldate direttamente al collettore.
Il tappo in dotazione serve come tappo
finale da 25mm per una chiusura del flusso o in alternativa come tappo finale da 16 mm. Tagliando la parte finale del
tappo si può utilizzare come riduzione da 25 mm su 16 mm oppure come manicotto da 16mm.
Ruotando il collettore aquatherm green pipe e forando con un trapano le
uscite chiuse in fabbrica possono essere realizzati collegamenti compatti
anche in spazi ristretti.
Così si evitano i dispendiosi lavori di incrocio delle tubazioni e i lavori di
sigillatura ad essi collegati.
Acqua fredda
Acqua calda
Circolazione
Acqua fredda
Acqua calda
Circolazione
Acqua fredda
Acqua calda
Circolazione
87
