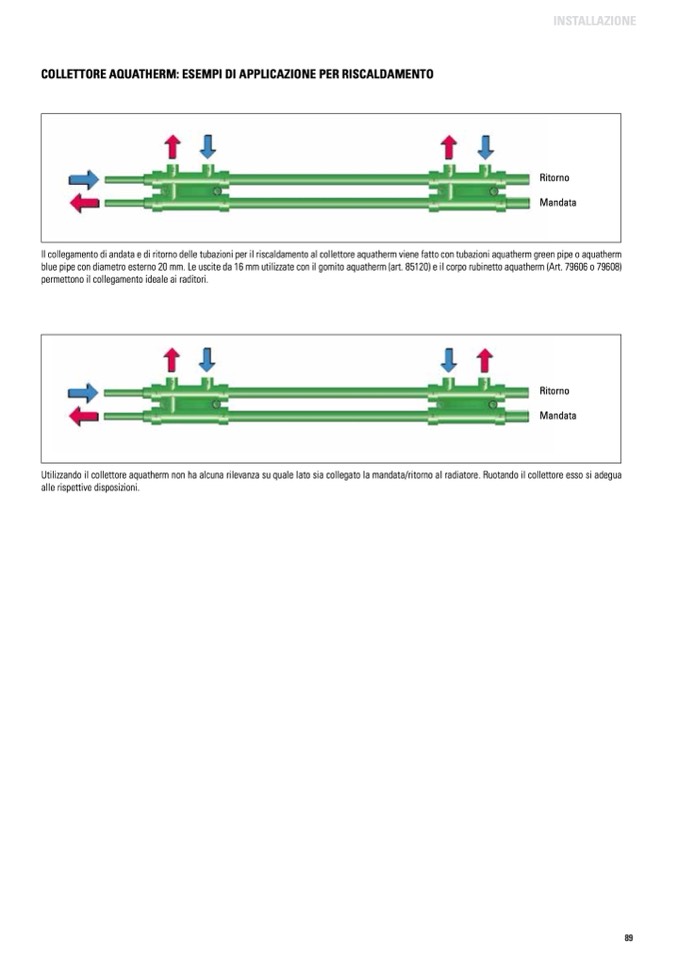

COLLETTORE AQUATHERM: ESEMPI DI APPLICAZIONE PER RISCALDAMENTO

INSTALLAZIONE

Ritorno

Mandata

Il collegamento di andata e di ritorno delle tubazioni per il riscaldamento al collettore aquatherm viene fatto con tubazioni aquatherm green pipe o aquatherm

blue pipe con diametro esterno 20 mm. Le uscite da 16 mm utilizzate con il gomito aquatherm (art. 85120) e il corpo rubinetto aquatherm (Art. 79606 o 79608)

permettono il collegamento ideale ai raditori.

Utilizzando il collettore aquatherm non ha alcuna rilevanza su quale lato sia collegato la mandata/ritorno al radiatore. Ruotando il collettore esso si adegua

alle rispettive disposizioni.

Ritorno

Mandata

89
