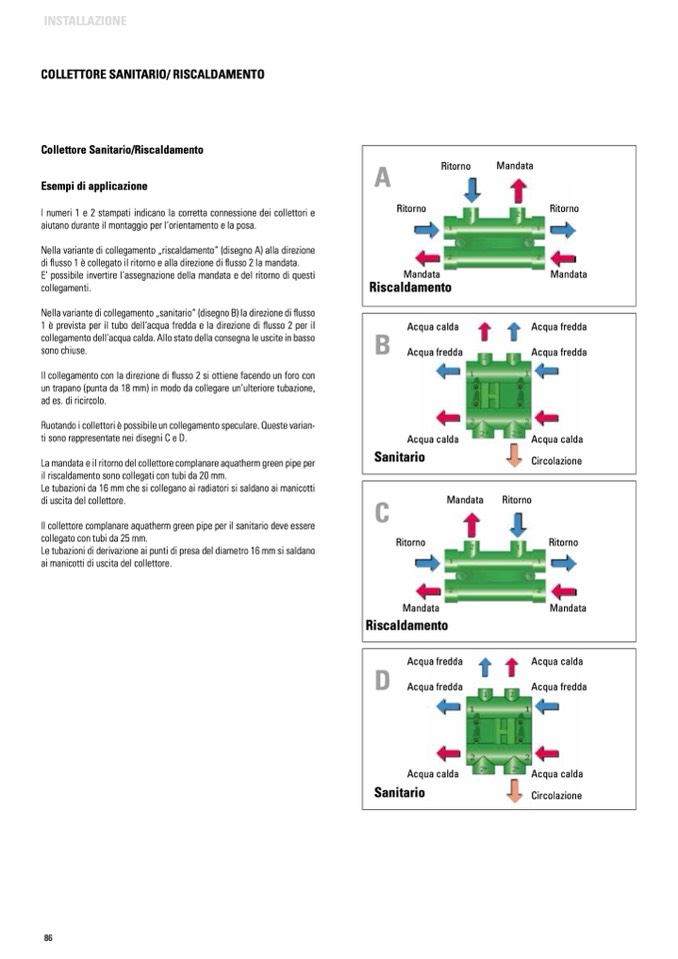

INSTALLAZIONE
COLLETTORE SANITARIO/ RISCALDAMENTO
Collettore Sanitario/Riscaldamento
Esempi di applicazione
I numeri 1 e 2 stampati indicano la corretta connessione dei collettori e
aiutano durante il montaggio per l‘orientamento e la posa.
Nella variante di collegamento „riscaldamento“ (disegno A) alla direzione
di flusso 1 è collegato il ritorno e alla direzione di flusso 2 la mandata.
E‘ possibile invertire l‘assegnazione della mandata e del ritorno di questi
collegamenti.
Nella variante di collegamento „sanitario“ (disegno B) la direzione di flusso
1 è prevista per il tubo dell‘acqua fredda e la direzione di flusso 2 per il
collegamento dell‘acqua calda. Allo stato della consegna le uscite in basso
sono chiuse.
Il collegamento con la direzione di flusso 2 si ottiene facendo un foro con
un trapano (punta da 18 mm) in modo da collegare un‘ulteriore tubazione,
ad es. di ricircolo.
Ruotando i collettori è possibile un collegamento speculare. Queste varian-
ti sono rappresentate nei disegni C e D.
La mandata e il ritorno del collettore complanare aquatherm green pipe per
il riscaldamento sono collegati con tubi da 20 mm.
Le tubazioni da 16 mm che si collegano ai radiatori si saldano ai manicotti
di uscita del collettore.
Il collettore complanare aquatherm green pipe per il sanitario deve essere
collegato con tubi da 25 mm.
Le tubazioni di derivazione ai punti di presa del diametro 16 mm si saldano
ai manicotti di uscita del collettore.
Ritorno
Ritorno
Mandata
Riscaldamento
Mandata
Ritorno
Mandata
A
Acqua calda
Acqua fredda
Acqua calda
Sanitario
Acqua fredda
Acqua fredda
Acqua calda
Circolazione
B
Mandata
Ritorno
Mandata
Riscaldamento
Ritorno
Ritorno
Mandata
C
Acqua fredda
Acqua fredda
Acqua calda
Sanitario
Acqua calda
Acqua fredda
Acqua calda
Circolazione
D
