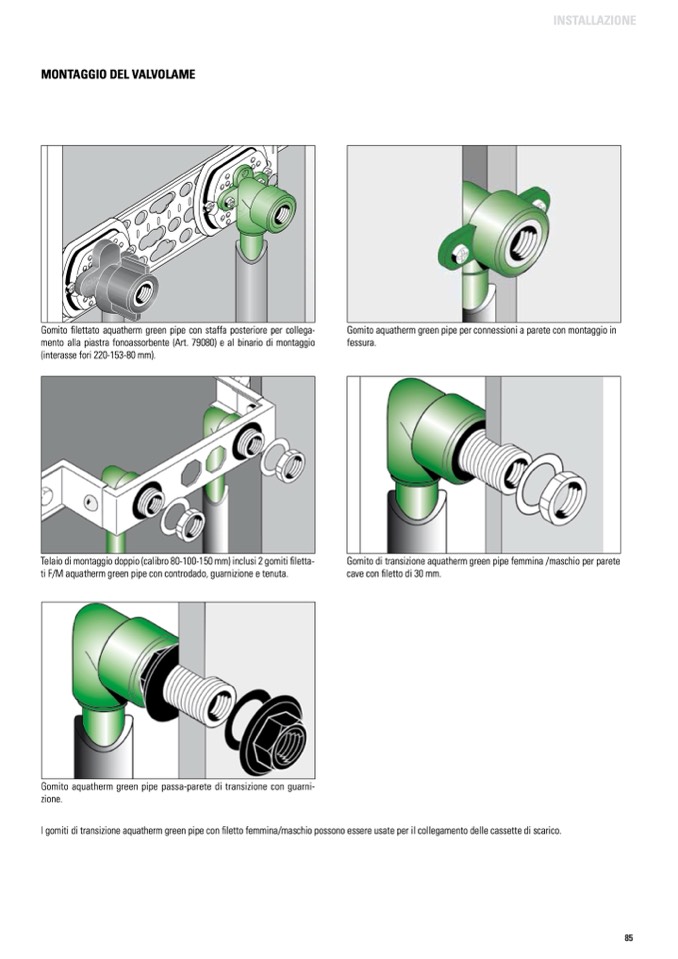

MONTAGGIO DEL VALVOLAME

Gomito filettato aquatherm green pipe con staffa posteriore per collega-

mento alla piastra fonoassorbente (Art. 79080) e al binario di montaggio

(interasse fori 220-153-80 mm).

Telaio di montaggio doppio (calibro 80-100-150 mm) inclusi 2 gomiti filetta-

ti F/M aquatherm green pipe con controdado, guarnizione e tenuta.

Gomito aquatherm green pipe passa-parete di transizione con guarni-

zione.

Gomito aquatherm green pipe per connessioni a parete con montaggio in

fessura.

Gomito di transizione aquatherm green pipe femmina /maschio per parete

cave con filetto di 30 mm.

I gomiti di transizione aquatherm green pipe con filetto femmina/maschio possono essere usate per il collegamento delle cassette di scarico.
