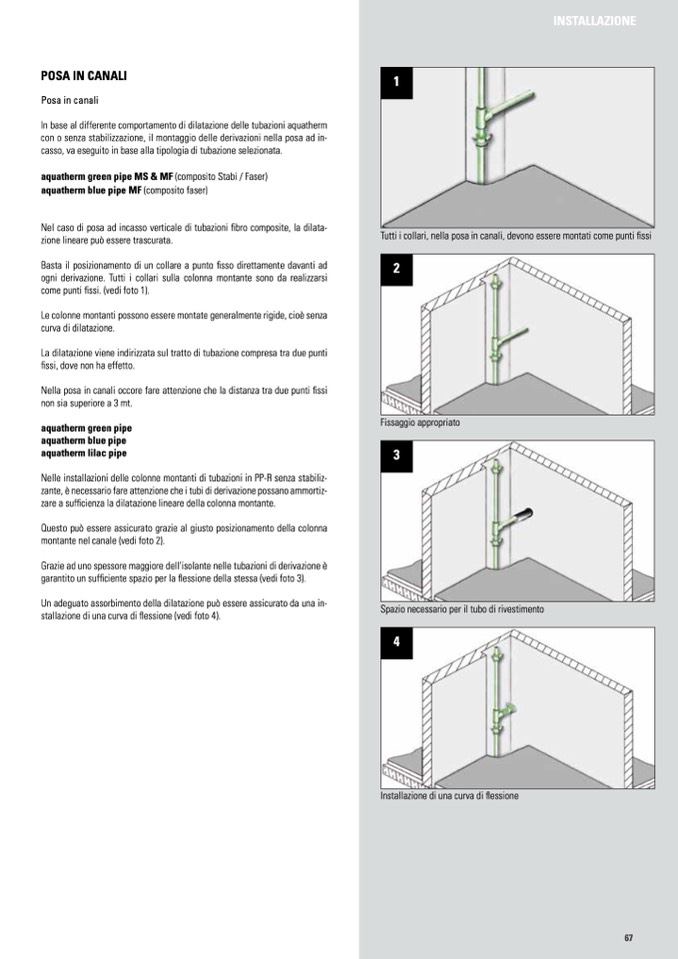

POSA IN CANALI

Posa in canali

In base al differente comportamento di dilatazione delle tubazioni aquatherm

con o senza stabilizzazione, il montaggio delle derivazioni nella posa ad in-

casso, va eseguito in base alla tipologia di tubazione selezionata.

aquatherm green pipe MS & MF (composito Stabi / Faser)

aquatherm blue pipe MF (composito faser)

Nel caso di posa ad incasso verticale di tubazioni fibro composite, la dilata-

zione lineare può essere trascurata.

Basta il posizionamento di un collare a punto fisso direttamente davanti ad

ogni derivazione. Tutti i collari sulla colonna montante sono da realizzarsi

come punti fissi. (vedi foto 1).

Le colonne montanti possono essere montate generalmente rigide, cioè senza

curva di dilatazione.

La dilatazione viene indirizzata sul tratto di tubazione compresa tra due punti

fissi, dove non ha effetto.

Nella posa in canali occore fare attenzione che la distanza tra due punti fissi

non sia superiore a 3 mt.

aquatherm green pipe

aquatherm blue pipe

aquatherm lilac pipe

Nelle installazioni delle colonne montanti di tubazioni in PP-R senza stabiliz-

zante, è necessario fare attenzione che i tubi di derivazione possano ammortiz-

zare a sufficienza la dilatazione lineare della colonna montante.

Questo può essere assicurato grazie al giusto posizionamento della colonna

montante nel canale (vedi foto 2).

Grazie ad uno spessore maggiore dell'isolante nelle tubazioni di derivazione è

garantito un sufficiente spazio per la flessione della stessa (vedi foto 3).

Un adeguato assorbimento della dilatazione può essere assicurato da una in-

stallazione di una curva di flessione (vedi foto 4).

1

Tutti i collari, nella posa in canali, devono essere montati come punti fissi

INSTALLAZIONE

2

Fissaggio appropriato

3

Spazio necessario per il tubo di rivestimento

4

Installazione di una curva di flessione

67
