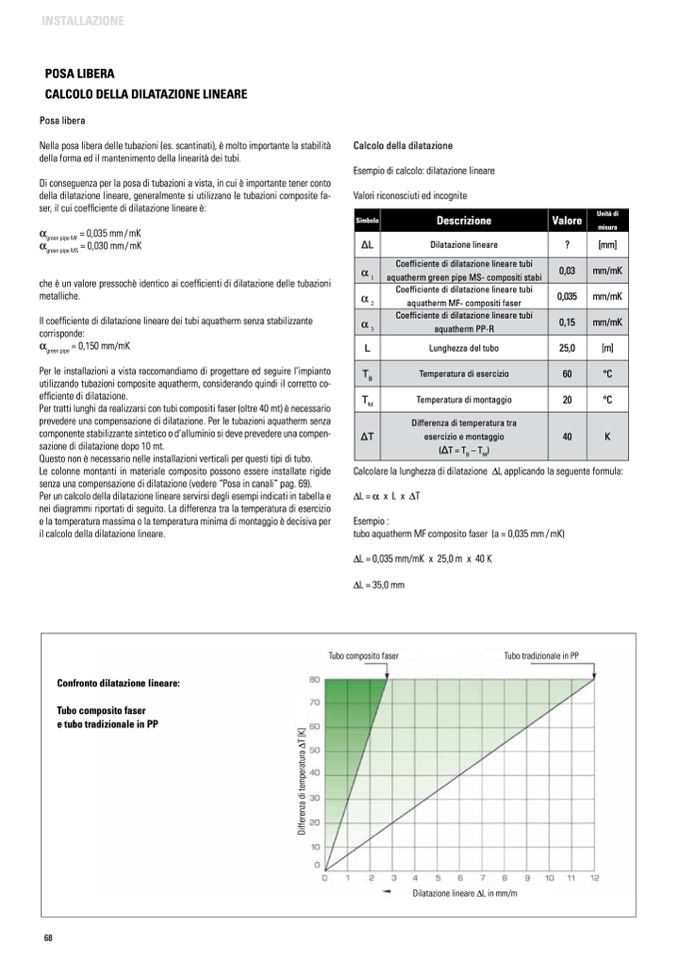

INSTALLAZIONE
POSA LIBERA
CALCOLO DELLA DILATAZIONE LINEARE
Posa libera
Nella posa libera delle tubazioni (es. scantinati), è molto importante la stabilità
della forma ed il mantenimento della linearità dei tubi.
Di conseguenza per la posa di tubazioni a vista, in cui è importante tener conto
della dilatazione lineare, generalmente si utilizzano le tubazioni composite fa-
ser, il cui coefficiente di dilatazione lineare è:
a
green pipe MF
= 0,035 mm / mK
a
green pipe MS
= 0,030 mm / mK
che è un valore pressochè identico ai coefficienti di dilatazione delle tubazioni
metalliche.
Il coefficiente di dilatazione lineare dei tubi aquatherm senza stabilizzante
corrisponde:
a
green pipe
= 0,150 mm/mK
Per le installazioni a vista raccomandiamo di progettare ed seguire l’impianto
utilizzando tubazioni composite aquatherm, considerando quindi il corretto co-
efficiente di dilatazione.
Per tratti lunghi da realizzarsi con tubi compositi faser (oltre 40 mt) è necessario
prevedere una compensazione di dilatazione. Per le tubazioni aquatherm senza
componente stabilizzante sintetico o d’alluminio si deve prevedere una compen-
sazione di dilatazione dopo 10 mt.
Questo non è necessario nelle installazioni verticali per questi tipi di tubo.
Le colonne montanti in materiale composito possono essere installate rigide
senza una compensazione di dilatazione (vedere “Posa in canali” pag. 69).
Per un calcolo della dilatazione lineare servirsi degli esempi indicati in tabella e
nei diagrammi riportati di seguito. La differenza tra la temperatura di esercizio
e la temperatura massima o la temperatura minima di montaggio è decisiva per
il calcolo della dilatazione lineare.
Calcolo della dilatazione
Esempio di calcolo: dilatazione lineare
Valori riconosciuti ed incognite
Simbolo
Descrizione
Valore
Unità di
misura
ΔL
Dilatazione lineare
?
[mm]
a
1
Coefficiente di dilatazione lineare tubi
aquatherm green pipe MS- compositi stabi
0,03
mm/mK
a
2
Coefficiente di dilatazione lineare tubi
aquatherm MF- compositi faser
0,035
mm/mK
a
3
Coefficiente di dilatazione lineare tubi
aquatherm PP-R
0,15
mm/mK
L
Lunghezza del tubo
25,0
[m]
T
B
Temperatura di esercizio
60
°C
T
M
Temperatura di montaggio
20
°C
ΔT
Differenza di temperatura tra
esercizio e montaggio
(ΔT = T
B
– T
M
)
40
K
Calcolare la lunghezza di dilatazione ∆L applicando la seguente formula:
∆L=axLx∆T
Esempio :
tubo aquatherm MF composito faser (a = 0,035 mm / mK)
∆L=0,035mm/mK x 25,0m x 40K
∆L=35,0mm
Confronto dilatazione lineare:
Tubo composito faser
e tubo tradizionale in PP
Tubo composito faser
Tubo tradizionale in PP
Dilatazione lineare ∆L in mm/m
68
D
i
f
f
e
r
e
n
z
a
d
i
t
e
m
p
e
r
a
t
u
r
a
∆
T
[
K
]
