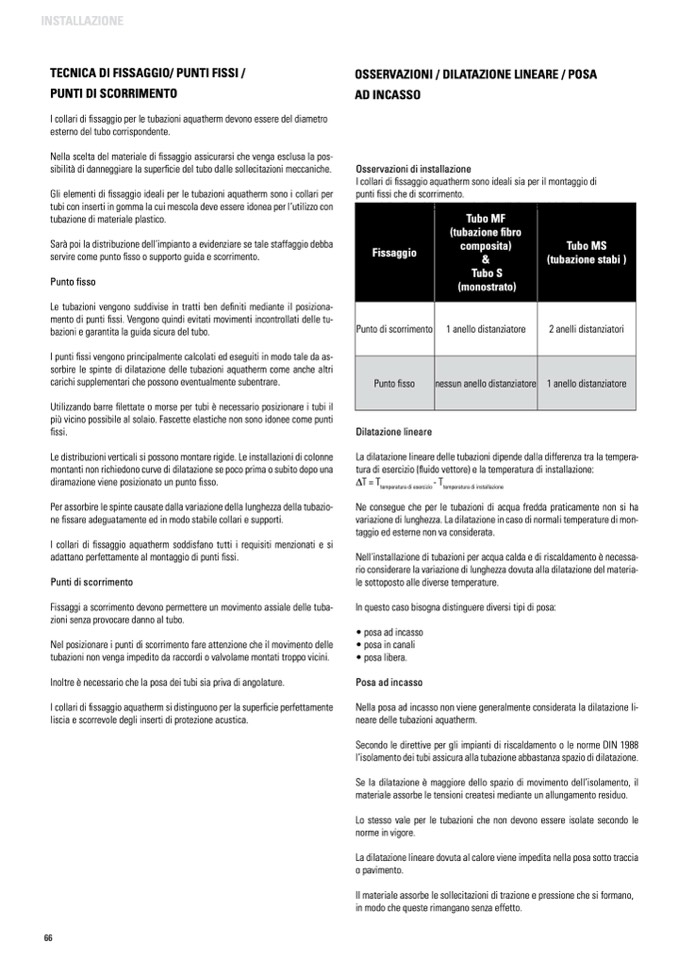

INSTALLAZIONE

TECNICA DI FISSAGGIO/ PUNTI FISSI /

PUNTI DI SCORRIMENTO

I collari di fissaggio per le tubazioni aquatherm devono essere del diametro

esterno del tubo corrispondente.

Nella scelta del materiale di fissaggio assicurarsi che venga esclusa la pos-

sibilità di danneggiare la superficie del tubo dalle sollecitazioni meccaniche.

Gli elementi di fissaggio ideali per le tubazioni aquatherm sono i collari per

tubi con inserti in gomma la cui mescola deve essere idonea per l‘utilizzo con

tubazione di materiale plastico.

Sarà poi la distribuzione dell’impianto a evidenziare se tale staffaggio debba

servire come punto fisso o supporto guida e scorrimento.

Punto fisso

Le tubazioni vengono suddivise in tratti ben definiti mediante il posiziona-

mento di punti fissi. Vengono quindi evitati movimenti incontrollati delle tu-

bazioni e garantita la guida sicura del tubo.

I punti fissi vengono principalmente calcolati ed eseguiti in modo tale da as-

sorbire le spinte di dilatazione delle tubazioni aquatherm come anche altri

carichi supplementari che possono eventualmente subentrare.

Utilizzando barre filettate o morse per tubi è necessario posizionare i tubi il

più vicino possibile al solaio. Fascette elastiche non sono idonee come punti

fissi.

Le distribuzioni verticali si possono montare rigide. Le installazioni di colonne

montanti non richiedono curve di dilatazione se poco prima o subito dopo una

diramazione viene posizionato un punto fisso.

Per assorbire le spinte causate dalla variazione della lunghezza della tubazio-

ne fissare adeguatamente ed in modo stabile collari e supporti.

I collari di fissaggio aquatherm soddisfano tutti i requisiti menzionati e si

adattano perfettamente al montaggio di punti fissi.

Punti di scorrimento

Fissaggi a scorrimento devono permettere un movimento assiale delle tuba-

zioni senza provocare danno al tubo.

Nel posizionare i punti di scorrimento fare attenzione che il movimento delle

tubazioni non venga impedito da raccordi o valvolame montati troppo vicini.

Inoltre è necessario che la posa dei tubi sia priva di angolature.

I collari di fissaggio aquatherm si distinguono per la superficie perfettamente

liscia e scorrevole degli inserti di protezione acustica.

OSSERVAZIONI / DILATAZIONE LINEARE / POSA

AD INCASSO

Osservazioni di installazione

I collari di fissaggio aquatherm sono ideali sia per il montaggio di

punti fissi che di scorrimento.

La modalità di posizionamento degli anelli dipende dal tipo di tubo

scelto.

Fissaggio

Tubo MF

(tubazione fibro

composita)

&

Tubo S

(monostrato)

Tubo MS

(tubazione stabi )

Punto di scorrimento

1 anello distanziatore

2 anelli distanziatori

Punto fisso

nessun anello distanziatore

1 anello distanziatore

66

Dilatazione lineare

La dilatazione lineare delle tubazioni dipende dalla differenza tra la tempera-

tura di esercizio (fluido vettore) e la temperatura di installazione:

∆T = T

temperatura di esercizio

- T

temperatura di installazione

Ne consegue che per le tubazioni di acqua fredda praticamente non si ha

variazione di lunghezza. La dilatazione in caso di normali temperature di mon-

taggio ed esterne non va considerata.

Nell’installazione di tubazioni per acqua calda e di riscaldamento è necessa-

rio considerare la variazione di lunghezza dovuta alla dilatazione del materia-

le sottoposto alle diverse temperature.

In questo caso bisogna distinguere diversi tipi di posa:

• posa ad incasso

• posa in canali

• posa libera.

Posa ad incasso

Nella posa ad incasso non viene generalmente considerata la dilatazione li-

neare delle tubazioni aquatherm.

Secondo le direttive per gli impianti di riscaldamento o le norme DIN 1988

l’isolamento dei tubi assicura alla tubazione abbastanza spazio di dilatazione.

Se la dilatazione è maggiore dello spazio di movimento dell’isolamento, il

materiale assorbe le tensioni createsi mediante un allungamento residuo.

Lo stesso vale per le tubazioni che non devono essere isolate secondo le

norme in vigore.

La dilatazione lineare dovuta al calore viene impedita nella posa sotto traccia

o pavimento.

Il materiale assorbe le sollecitazioni di trazione e pressione che si formano,

in modo che queste rimangano senza effetto.
