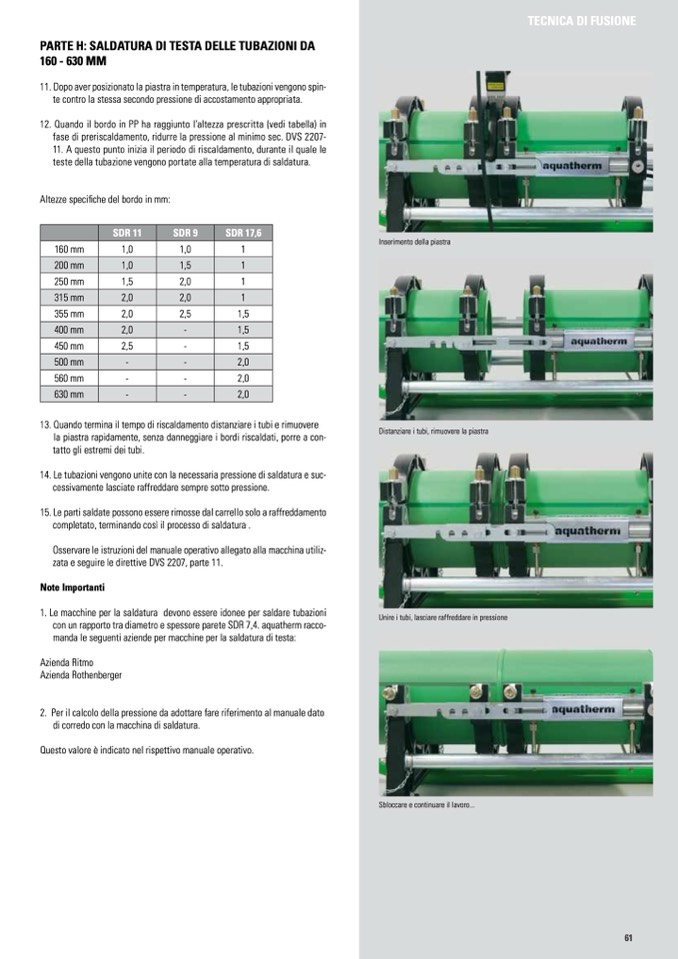

PARTE H: SALDATURA DI TESTA DELLE TUBAZIONI DA
160 - 630 MM
11. Dopo aver posizionato la piastra in temperatura, le tubazioni vengono spin-
te contro la stessa secondo pressione di accostamento appropriata.
12. Quando il bordo in PP ha raggiunto l’altezza prescritta (vedi tabella) in
fase di preriscaldamento, ridurre la pressione al minimo sec. DVS 2207-
11. A questo punto inizia il periodo di riscaldamento, durante il quale le
teste della tubazione vengono portate alla temperatura di saldatura.
Altezze specifiche del bordo in mm:
SDR 11
SDR 9
SDR 17,6
160 mm
1,0
1,0
1
200 mm
1,0
1,5
1
250 mm
1,5
2,0
1
315 mm
2,0
2,0
1
355 mm
2,0
2,5
1,5
400 mm
2,0
-
1,5
450 mm
2,5
-
1,5
500 mm
-
-
2,0
560 mm
-
-
2,0
630 mm
-
-
2,0
13. Quando termina il tempo di riscaldamento distanziare i tubi e rimuovere
la piastra rapidamente, senza danneggiare i bordi riscaldati, porre a con-
tatto gli estremi dei tubi.
14. Le tubazioni vengono unite con la necessaria pressione di saldatura e suc-
cessivamente lasciate raffreddare sempre sotto pressione.
15. Le parti saldate possono essere rimosse dal carrello solo a raffreddamento
completato, terminando così il processo di saldatura .
Osservare le istruzioni del manuale operativo allegato alla macchina utiliz-
zata e seguire le direttive DVS 2207, parte 11.
Note Importanti
1. Le macchine per la saldatura devono essere idonee per saldare tubazioni
con un rapporto tra diametro e spessore parete SDR 7,4. aquatherm racco-
manda le seguenti aziende per macchine per la saldatura di testa:
Azienda Ritmo
Azienda Rothenberger
2. Per il calcolo della pressione da adottare fare riferimento al manuale dato
di corredo con la macchina di saldatura.
Questo valore è indicato nel rispettivo manuale operativo.
Inserimento della piastra
TECNICA DI FUSIONE
Distanziare i tubi, rimuovere la piastra
Unire i tubi, lasciare raffreddare in pressione
Sbloccare e continuare il lavoro...
