TECNICA DI FUSIONE

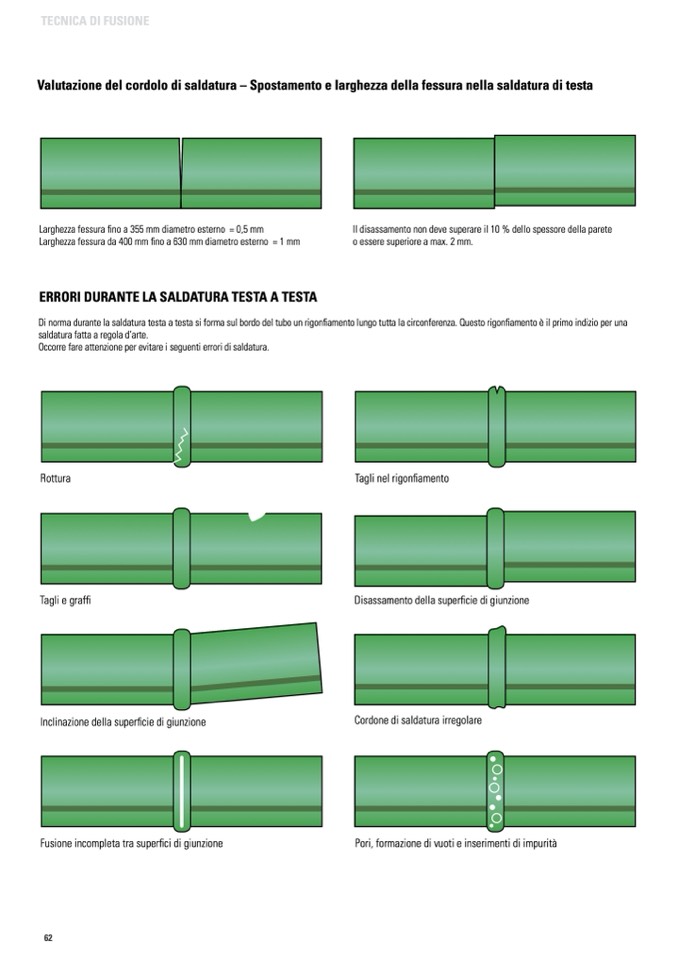

Valutazione del cordolo di saldatura – Spostamento e larghezza della fessura nella saldatura di testa

Larghezza fessura fino a 355 mm diametro esterno = 0,5 mm

Il disassamento non deve superare il 10 % dello spessore della parete

Larghezza fessura da 400 mm fino a 630 mm diametro esterno = 1 mm

o essere superiore a max. 2 mm.

ERRORI DURANTE LA SALDATURA TESTA A TESTA

Di norma durante la saldatura testa a testa si forma sul bordo del tubo un rigonfiamento lungo tutta la circonferenza. Questo rigonfiamento è il primo indizio per una

saldatura fatta a regola d’arte.

Occorre fare attenzione per evitare i seguenti errori di saldatura.

Rottura

Tagli e graffi

Inclinazione della superficie di giunzione

Fusione incompleta tra superfici di giunzione

Tagli nel rigonfiamento

Disassamento della superficie di giunzione

Cordone di saldatura irregolare

Pori, formazione di vuoti e inserimenti di impurità
