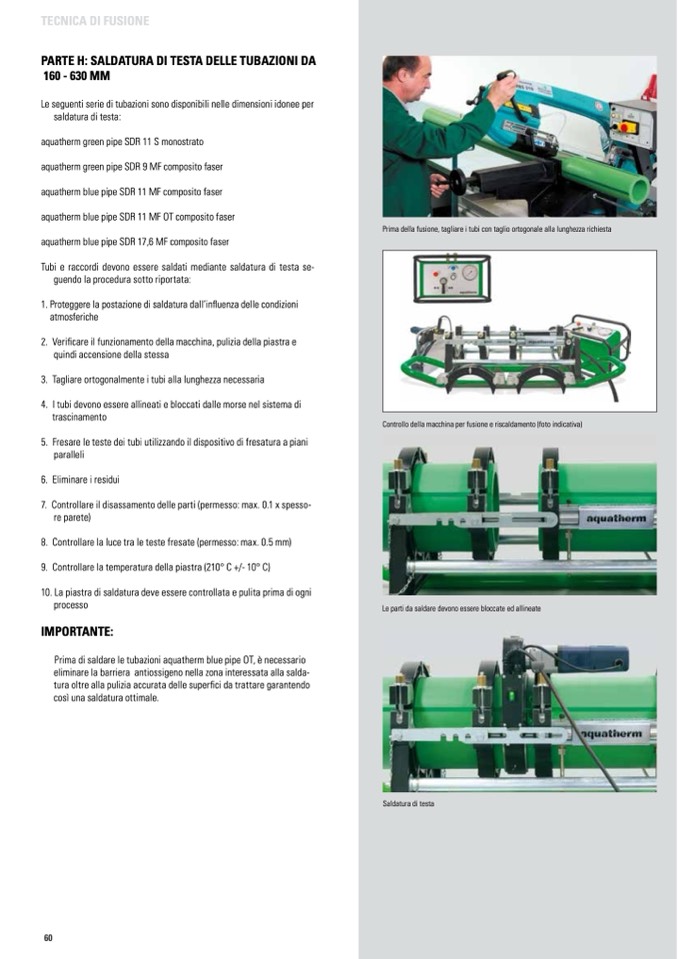

TECNICA DI FUSIONE

PARTE H: SALDATURA DI TESTA DELLE TUBAZIONI DA

160 - 630 MM

Le seguenti serie di tubazioni sono disponibili nelle dimensioni idonee per

saldatura di testa:

aquatherm green pipe SDR 11 S monostrato

aquatherm green pipe SDR 9 MF composito faser

aquatherm blue pipe SDR 11 MF composito faser

aquatherm blue pipe SDR 11 MF OT composito faser

aquatherm blue pipe SDR 17,6 MF composito faser

Tubi e raccordi devono essere saldati mediante saldatura di testa se-

guendo la procedura sotto riportata:

1. Proteggere la postazione di saldatura dall’influenza delle condizioni

atmosferiche

2. Verificare il funzionamento della macchina, pulizia della piastra e

quindi accensione della stessa

3. Tagliare ortogonalmente i tubi alla lunghezza necessaria

4. I tubi devono essere allineati e bloccati dalle morse nel sistema di

trascinamento

5. Fresare le teste dei tubi utilizzando il dispositivo di fresatura a piani

paralleli

6. Eliminare i residui

7. Controllare il disassamento delle parti (permesso: max. 0.1 x spesso-

re parete)

8. Controllare la luce tra le teste fresate (permesso: max. 0.5 mm)

9. Controllare la temperatura della piastra (210° C +/- 10° C)

10. La piastra di saldatura deve essere controllata e pulita prima di ogni

processo

IMPORTANTE:

Prima di saldare le tubazioni aquatherm blue pipe OT, è necessario

eliminare la barriera antiossigeno nella zona interessata alla salda-

tura oltre alla pulizia accurata delle superfici da trattare garantendo

così una saldatura ottimale.

60

Prima della fusione, tagliare i tubi con taglio ortogonale alla lunghezza richiesta

Controllo della macchina per fusione e riscaldamento (foto indicativa)

Le parti da saldare devono essere bloccate ed allineate

Saldatura di testa
