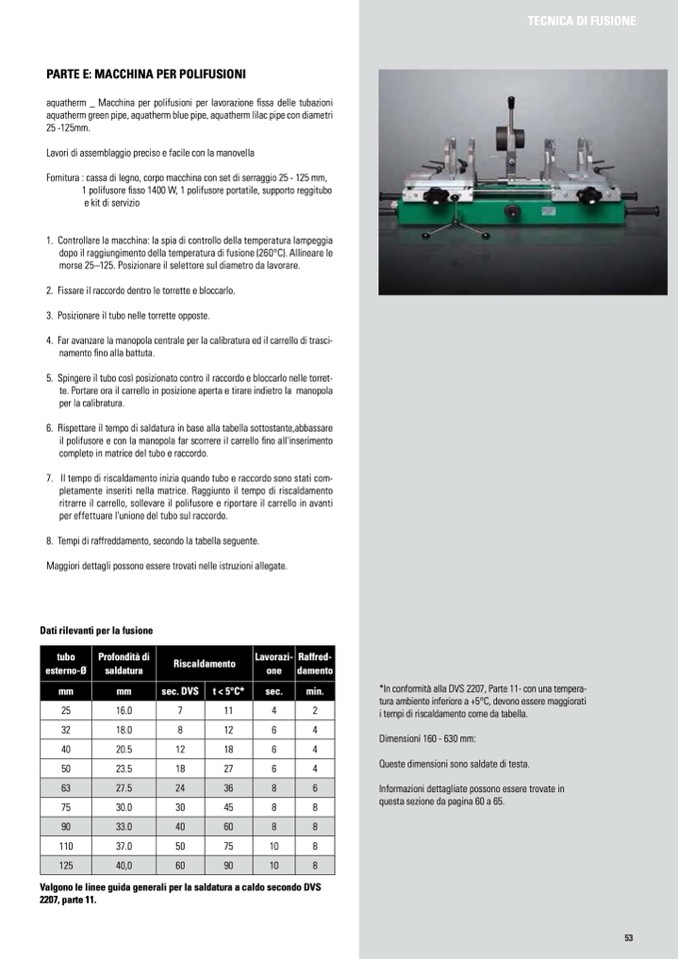

PARTE E: MACCHINA PER POLIFUSIONI
aquatherm _ Macchina per polifusioni per lavorazione fissa delle tubazioni
aquatherm green pipe, aquatherm blue pipe, aquatherm lilac pipe con diametri
25 -125mm.
Lavori di assemblaggio preciso e facile con la manovella
Fornitura : cassa di legno, corpo macchina con set di serraggio 25 - 125 mm,
1 polifusore fisso 1400 W, 1 polifusore portatile, supporto reggitubo
e kit di servizio
1. Controllare la macchina: la spia di controllo della temperatura lampeggia
dopo il raggiungimento della temperatura di fusione (260°C). Allineare le
morse 25–125. Posizionare il selettore sul diametro da lavorare.
2. Fissare il raccordo dentro le torrette e bloccarlo.
3. Posizionare il tubo nelle torrette opposte.
4. Far avanzare la manopola centrale per la calibratura ed il carrello di trasci-
namento fino alla battuta.
5. Spingere il tubo così posizionato contro il raccordo e bloccarlo nelle torret-
te. Portare ora il carrello in posizione aperta e tirare indietro la manopola
per la calibratura.
6. Rispettare il tempo di saldatura in base alla tabella sottostante,abbassare
il polifusore e con la manopola far scorrere il carrello fino all'inserimento
completo in matrice del tubo e raccordo.
7. Il tempo di riscaldamento inizia quando tubo e raccordo sono stati com-
pletamente inseriti nella matrice. Raggiunto il tempo di riscaldamento
ritrarre il carrello, sollevare il polifusore e riportare il carrello in avanti
per effettuare l'unione del tubo sul raccordo.
8. Tempi di raffreddamento, secondo la tabella seguente.
Maggiori dettagli possono essere trovati nelle istruzioni allegate.
Dati rilevanti per la fusione
tubo
esterno-Ø
Profondità di
saldatura
Riscaldamento
Lavorazi-
one
Raffred-
damento
mm
mm
sec. DVS
t < 5°C*
sec.
min.
25
16.0
7
11
4
2
32
18.0
8
12
6
4
40
20.5
12
18
6
4
50
23.5
18
27
6
4
63
27.5
24
36
8
6
75
30.0
30
45
8
8
90
33.0
40
60
8
8
110
37.0
50
75
10
8
125
40,0
60
90
10
8
Valgono le linee guida generali per la saldatura a caldo secondo DVS
2207, parte 11.
*In conformità alla DVS 2207, Parte 11- con una tempera-
tura ambiente inferiore a +5°C, devono essere maggiorati
i tempi di riscaldamento come da tabella.
Dimensioni 160 - 630 mm:
Queste dimensioni sono saldate di testa.
Informazioni dettagliate possono essere trovate in
questa sezione da pagina 60 a 65.
