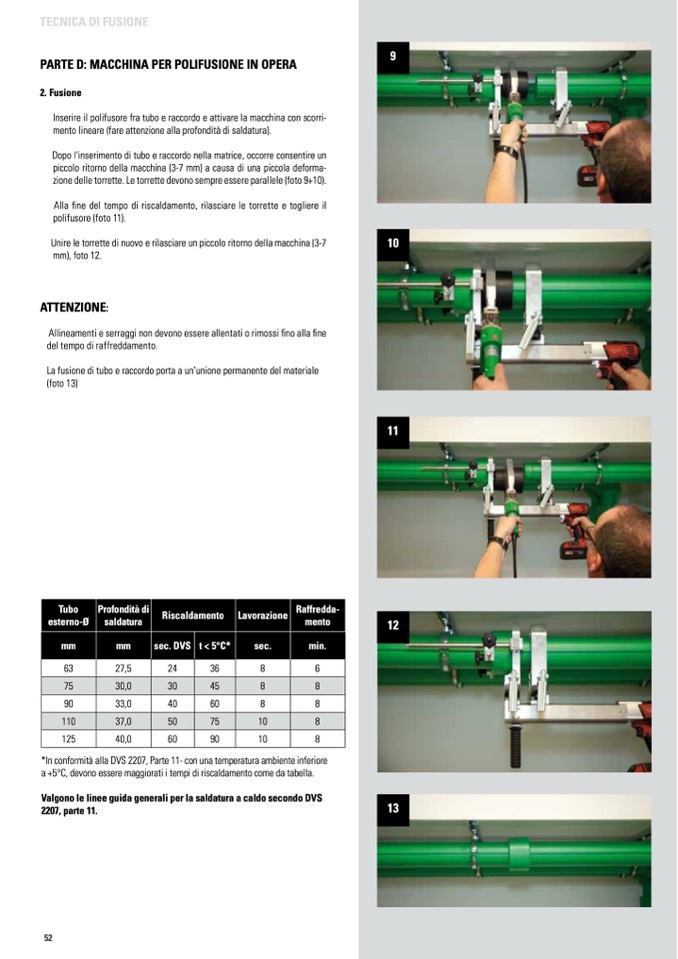

TECNICA DI FUSIONE
PARTE D: MACCHINA PER POLIFUSIONE IN OPERA
2. Fusione
Inserire il polifusore fra tubo e raccordo e attivare la macchina con scorri-
mento lineare (fare attenzione alla profondità di saldatura).
Dopo l'inserimento di tubo e raccordo nella matrice, occorre consentire un
piccolo ritorno della macchina (3-7 mm) a causa di una piccola deforma-
zione delle torrette. Le torrette devono sempre essere parallele (foto 9+10).
Alla fine del tempo di riscaldamento, rilasciare le torrette e togliere il
polifusore (foto 11).
Unire le torrette di nuovo e rilasciare un piccolo ritorno della macchina (3-7
mm), foto 12.
ATTENZIONE:
Allineamenti e serraggi non devono essere allentati o rimossi fino alla fine
del tempo di raffreddamento.
La fusione di tubo e raccordo porta a un’unione permanente del materiale
(foto 13)
Tubo
esterno-Ø
Profondità di
saldatura
Riscaldamento
Lavorazione
Raffredda-
mento
mm
mm
sec. DVS
t < 5°C*
sec.
min.
63
27,5
24
36
8
6
75
30,0
30
45
8
8
90
33,0
40
60
8
8
110
37,0
50
75
10
8
125
40,0
60
90
10
8
*In conformità alla DVS 2207, Parte 11- con una temperatura ambiente inferiore
a +5°C, devono essere maggiorati i tempi di riscaldamento come da tabella.
Valgono le linee guida generali per la saldatura a caldo secondo DVS
2207, parte 11.
