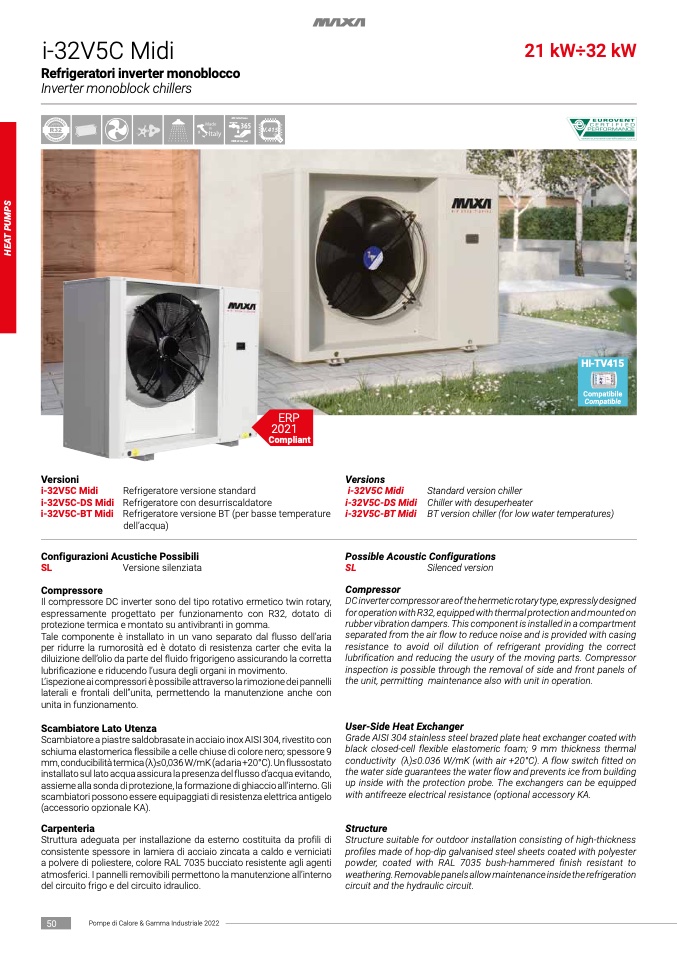

i-32V5C Midi

Refrigeratori inverter monoblocco

21 kW÷32 kW

Inverter monoblock chillers

ACS tutto l’anno

DHW all the year

A

I

R

C

O

N

D

I

T

I

O

N

I

N

G

H

E

A

T

P

U

M

P

S

HI-TV415

B

CoCmpatibile

Compatible

Versioni

i-32V5C Midi

i-32V5C-DS Midi

i-32V5C-BT Midi

Refrigeratore versione standard

Refrigeratore con desurriscaldatore

Refrigeratore versione BT (per basse temperature

dell’acqua)

Versions

i-32V5C Midi

i-32V5C-DS Midi

i-32V5C-BT Midi

Standard version chiller

Chiller with desuperheater

BT version chiller (for low water temperatures)

Configurazioni Acustiche Possibili

SL

Versione silenziata

Compressore

Il compressore DC inverter sono del tipo rotativo ermetico twin rotary,

espressamente progettato per funzionamento con R32, dotato di

protezione termica e montato su antivibranti in gomma.

Tale componente è installato in un vano separato dal flusso dell’aria

per ridurre la rumorosità ed è dotato di resistenza carter che evita la

diluizione dell’olio da parte del fluido frigorigeno assicurando la corretta

lubrificazione e riducendo l’usura degli organi in movimento.

L’ispezione ai compressori è possibile attraverso la rimozione dei pannelli

laterali e frontali dell’’unita, permettendo la manutenzione anche con

unita in funzionamento.

Scambiatore Lato Utenza

Scambiatore a piastre saldobrasate in acciaio inox AISI 304, rivestito con

schiuma elastomerica flessibile a celle chiuse di colore nero; spessore 9

mm, conducibilità termica (λ)≤0,036 W/mK (ad aria +20°C). Un flussostato

installato sul lato acqua assicura la presenza del flusso d’acqua evitando,

assieme alla sonda di protezione, la formazione di ghiaccio all’interno. Gli

scambiatori possono essere equipaggiati di resistenza elettrica antigelo

(accessorio opzionale KA).

Carpenteria

Struttura adeguata per installazione da esterno costituita da profili di

consistente spessore in lamiera di acciaio zincata a caldo e verniciati

a polvere di poliestere, colore RAL 7035 bucciato resistente agli agenti

atmosferici. I pannelli removibili permettono la manutenzione all’interno

del circuito frigo e del circuito idraulico.

Possible Acoustic Configurations

SL

Silenced version

Compressor

DC inverter compressor are of the hermetic rotary type, expressly designed

for operation with R32, equipped with thermal protection and mounted on

rubber vibration dampers. This component is installed in a compartment

separated from the air flow to reduce noise and is provided with casing

resistance to avoid oil dilution of refrigerant providing the correct

lubrification and reducing the usury of the moving parts. Compressor

inspection is possible through the removal of side and front panels of

the unit, permitting maintenance also with unit in operation.

User-Side Heat Exchanger

Grade AISI 304 stainless steel brazed plate heat exchanger coated with

black closed-cell flexible elastomeric foam; 9 mm thickness thermal

conductivity (λ)≤0.036 W/mK (with air +20°C). A flow switch fitted on

the water side guarantees the water flow and prevents ice from building

up inside with the protection probe. The exchangers can be equipped

with antifreeze electrical resistance (optional accessory KA.

Structure

Structure suitable for outdoor installation consisting of high-thickness

profiles made of hop-dip galvanised steel sheets coated with polyester

powder, coated with RAL 7035 bush-hammered finish resistant to

weathering. Removable panels allow maintenance inside the refrigeration

circuit and the hydraulic circuit.

50

Pompe di Calore & Gamma Industriale 2022

ERP

2021

Compliant
