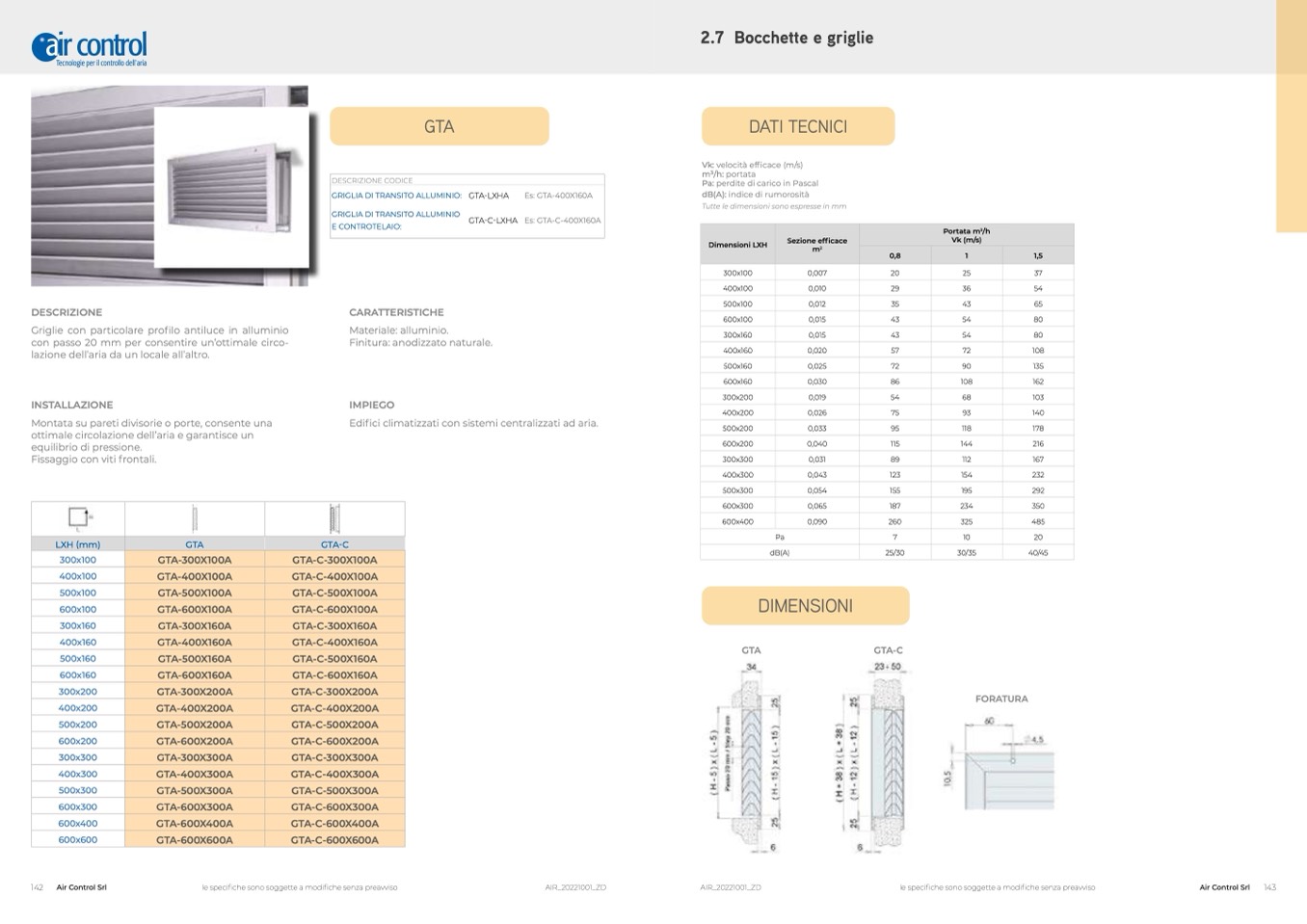

GTA
GRIGLIA DI TRANSITO ALLUMINIO:
GRIGLIA DI TRANSITO ALLUMINIO
E CONTROTELAIO:
CARATTERISTICHE
DATI TECNICI
Vk: velocità efficace (m/s)
m3/h: portata
Pa: perdite di carico in Pascal
dB(A): indice di rumorosità
Tutte le dimensioni sono espresse in mm
2.7 Bocchette e griglie
DESCRIZIONE CODICE
GTA-LXHA
GTA-C-LXHA
Es: GTA-400X160A
Es: GTA-C-400X160A
Dimensioni LXH
Sezione efficace
m
2
Portata m
3
/h
Vk (m/s)
0,8
1
1,5
300x100
0,007
20
25
37
400x100
0,010
29
36
54
500x100
0,012
35
43
65
600x100
0,015
43
54
80
300x160
0,015
43
54
80
400x160
0,020
57
72
108
500x160
0,025
72
90
135
600x160
0,030
86
108
162
300x200
0,019
54
68
103
400x200
0,026
75
93
140
500x200
0,033
95
118
178
600x200
0,040
115
144
216
300x300
0,031
89
112
167
400x300
0,043
123
154
232
500x300
0,054
155
195
292
600x300
0,065
187
234
350
600x400
0,090
260
325
485
Pa
7
10
20
dB(A)
25/30
30/35
40/45
DESCRIZIONE
Griglie con particolare profilo antiluce in alluminio
con passo 20 mm per consentire un’ottimale circo-
lazione dell’aria da un locale all’altro.
INSTALLAZIONE
Montata su pareti divisorie o porte, consente una
ottimale circolazione dell’aria e garantisce un
equilibrio di pressione.
Fissaggio con viti frontali.
300x100
400x100
500x100
600x100
300x160
400x160
500x160
600x160
300x200
400x200
500x200
600x200
300x300
400x300
500x300
600x300
600x400
600x600
Materiale: alluminio.
Finitura: anodizzato naturale.
IMPIEGO
Edifici climatizzati con sistemi centralizzati ad aria.
LXH (mm)
GTA
GTA-C
GTA-300X100A
GTA-C-300X100A
GTA-400X100A
GTA-C-400X100A
GTA-500X100A
GTA-C-500X100A
GTA-600X100A
GTA-C-600X100A
GTA-300X160A
GTA-C-300X160A
GTA-400X160A
GTA-C-400X160A
GTA-500X160A
GTA-C-500X160A
GTA-600X160A
GTA-300X200A
GTA-C-600X160A
GTA-C-300X200A
GTA-400X200A
GTA-C-400X200A
GTA-500X200A
GTA-C-500X200A
GTA-600X200A
GTA-C-600X200A
GTA-300X300A
GTA-C-300X300A
GTA-400X300A
GTA-C-400X300A
GTA-500X300A
GTA-C-500X300A
GTA-600X300A
GTA-C-600X300A
GTA-600X400A
GTA-C-600X400A
GTA-600X600A
GTA-C-600X600A
DIMENSIONI
GTA
GTA-C
FORATURA
142 Air Control Srl
le specifiche sono soggette a modifiche senza preavviso
AIR_20221001_ZD
AIR_20221001_ZD
le specifiche sono soggette a modifiche senza preavviso
Air Control Srl
143
