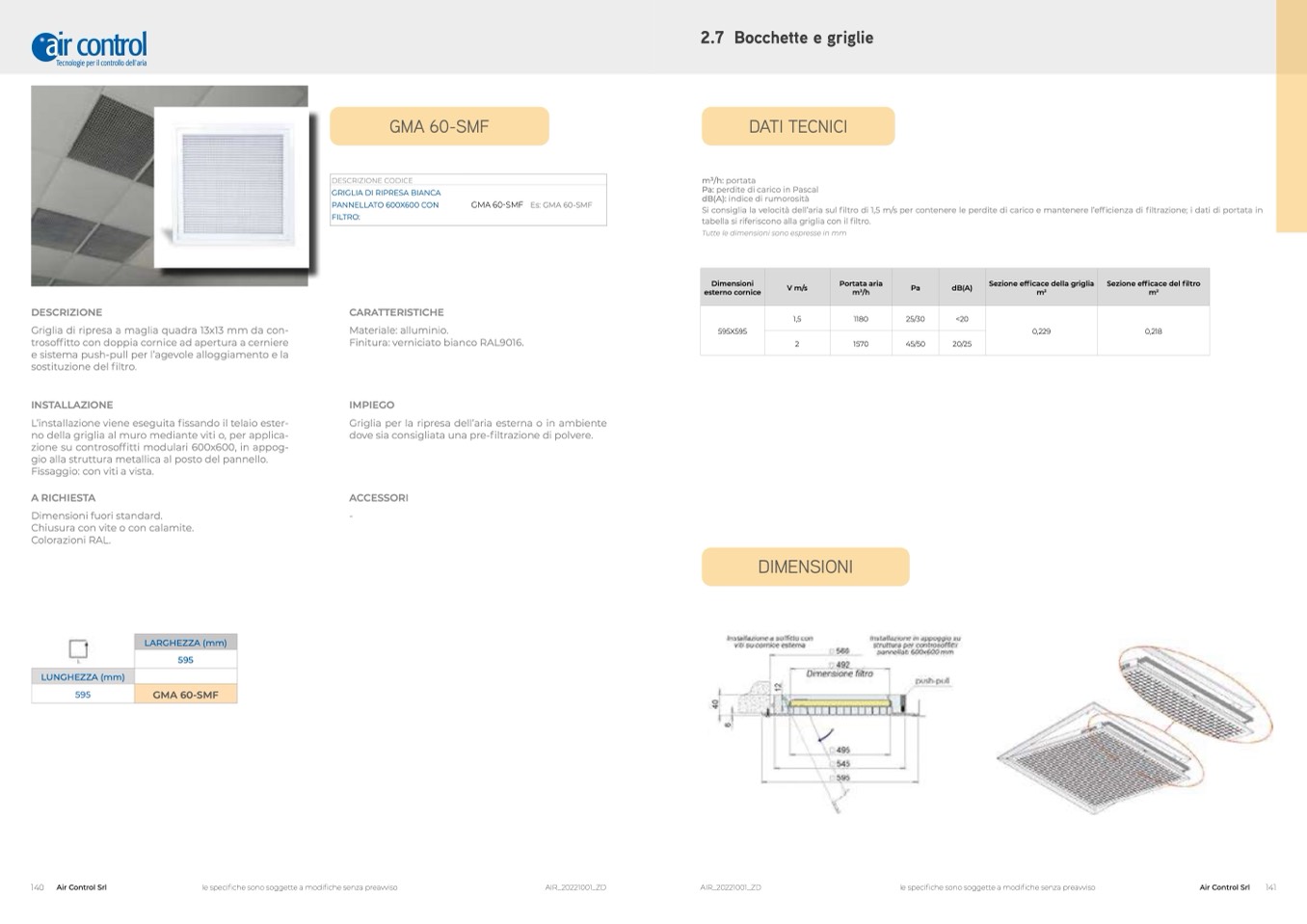

2.7 Bocchette e griglie

GMA 60-SMF

DESCRIZIONE CODICE

CARATTERISTICHE

Materiale: alluminio.

Finitura: verniciato bianco RAL9016.

IMPIEGO

Griglia per la ripresa dell’aria esterna o in ambiente

dove sia consigliata una pre-filtrazione di polvere.

ACCESSORI

-

DATI TECNICI

m3/h: portata

Pa: perdite di carico in Pascal

dB(A): indice di rumorosità

Si consiglia la velocità dell’aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l’efficienza di filtrazione; i dati di portata in

tabella si riferiscono alla griglia con il filtro.

Tutte le dimensioni sono espresse in mm

GRIGLIA DI RIPRESA BIANCA

PANNELLATO 600X600 CON

GMA 60-SMF Es: GMA 60-SMF

FILTRO:

Dimensioni

esterno cornice

V m/s

Portata aria

m

3

/h

Pa

dB(A)

Sezione efficace della griglia

m

2

Sezione efficace del filtro

m

2

595X595

1,5

1180

25/30

<20

0,229

0,218

2

1570

45/50

20/25

DESCRIZIONE

Griglia di ripresa a maglia quadra 13x13 mm da con-

trosoffitto con doppia cornice ad apertura a cerniere

e sistema push-pull per l’agevole alloggiamento e la

sostituzione del filtro.

INSTALLAZIONE

L’installazione viene eseguita fissando il telaio ester-

no della griglia al muro mediante viti o, per applica-

zione su controsoffitti modulari 600x600, in appog-

gio alla struttura metallica al posto del pannello.

Fissaggio: con viti a vista.

A RICHIESTA

Dimensioni fuori standard.

Chiusura con vite o con calamite.

Colorazioni RAL.

DIMENSIONI

LUNGHEZZA (mm)

595

LARGHEZZA (mm)

595

GMA 60-SMF
