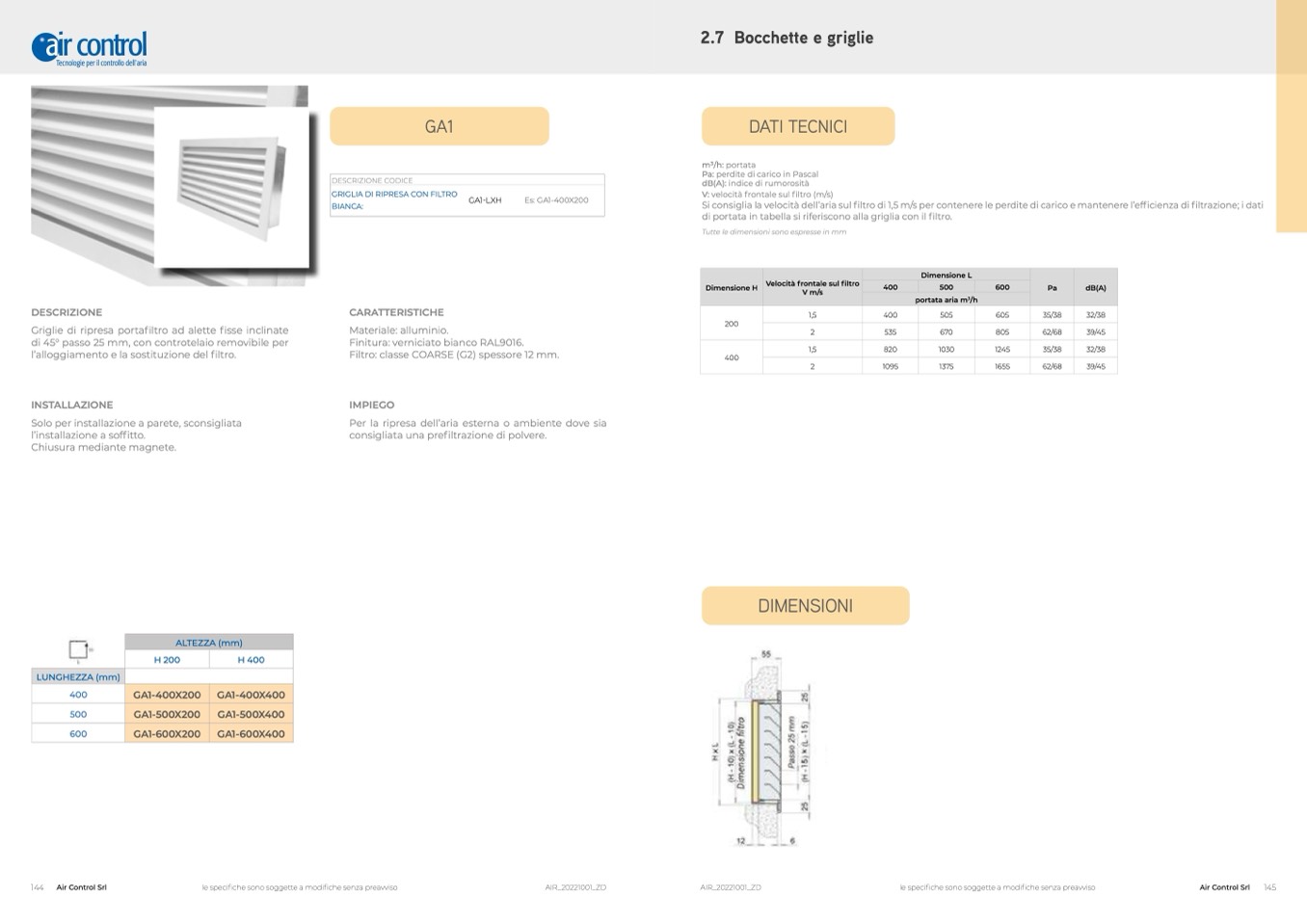

2.7 Bocchette e griglie

GA1

DATI TECNICI

m3/h: portata

Pa: perdite di carico in Pascal

dB(A): indice di rumorosità

V: velocità frontale sul filtro (m/s)

Si consiglia la velocità dell’aria sul filtro di 1,5 m/s per contenere le perdite di carico e mantenere l’efficienza di filtrazione; i dati

di portata in tabella si riferiscono alla griglia con il filtro.

Tutte le dimensioni sono espresse in mm

DESCRIZIONE CODICE

Dimensione H

Velocità frontale sul filtro

V m/s

Dimensione L

Pa

dB(A)

400

500

600

portata aria m

3

/h

200

1,5

400

505

605

35/38

32/38

2

535

670

805

62/68

39/45

400

1,5

820

1030

1245

35/38

32/38

2

1095

1375

1655

62/68

39/45

DESCRIZIONE

Griglie di ripresa portafiltro ad alette fisse inclinate

di 45° passo 25 mm, con controtelaio removibile per

l’alloggiamento e la sostituzione del filtro.

INSTALLAZIONE

Solo per installazione a parete, sconsigliata

l’installazione a soffitto.

Chiusura mediante magnete.

CARATTERISTICHE

Materiale: alluminio.

Finitura: verniciato bianco RAL9016.

Filtro: classe COARSE (G2) spessore 12 mm.

IMPIEGO

Per la ripresa dell’aria esterna o ambiente dove sia

consigliata una prefiltrazione di polvere.

144 Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

145

H 200

H 400

GRIGLIA DI RIPRESA CON FILTRO

BIANCA:

GA1-LXH

Es: GA1-400X200

DIMENSIONI

ALTEZZA (mm)

LUNGHEZZA (mm)

400

500

600

GA1-400X200

GA1-400X400

GA1-500X200

GA1-500X400

GA1-600X200

GA1-600X400
