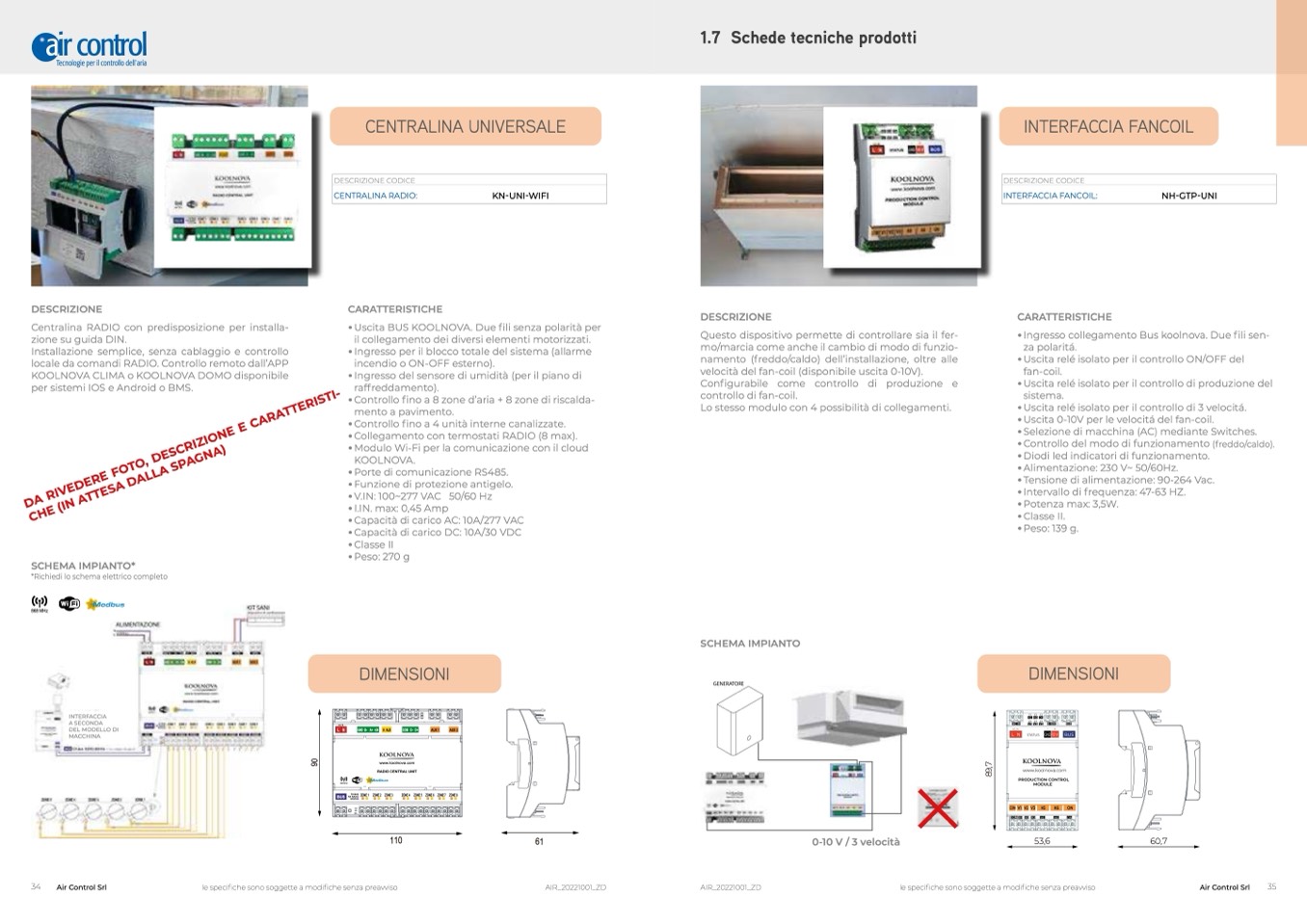

CENTRALINA UNIVERSALE

DESCRIZIONE CODICE

CENTRALINA RADIO:

KN-UNI-WIFI

DESCRIZIONE

CARATTERISTICHE

DESCRIZIONE

Questo dispositivo permette di controllare sia il fer-

mo/marcia come anche il cambio di modo di funzio-

namento (freddo/caldo) dell’installazione, oltre alle

velocità del fan-coil (disponibile uscita 0-10V).

Configurabile come controllo di produzione

e

controllo di fan-coil.

Lo stesso modulo con 4 possibilità di collegamenti.

INTERFACCIA FANCOIL

DESCRIZIONE CODICE

INTERFACCIA FANCOIL:

NH-GTP-UNI

CARATTERISTICHE

• Ingresso collegamento Bus koolnova. Due fili sen-

za polaritá.

•Uscita relé isolato per il controllo ON/OFF del

fan-coil.

• Uscita relé isolato per il controllo di produzione del

sistema.

• Uscita relé isolato per il controllo di 3 velocitá.

• Uscita 0-10V per le velocitá del fan-coil.

• Selezione di macchina (AC) mediante Switches.

•Controllo del modo di funzionamento (freddo/caldo).

• Diodi led indicatori di funzionamento.

• Alimentazione: 230 V~ 50/60Hz.

• Tensione di alimentazione: 90-264 Vac.

•Intervallo di frequenza: 47-63 HZ.

• Potenza max: 3,5W.

• Classe II.

• Peso: 139 g.

Centralina RADIO con predisposizione per installa-

• Uscita BUS KOOLNOVA. Due fili senza polarità per

zione su guida DIN.

il collegamento dei diversi elementi motorizzati.

Installazione semplice, senza cablaggio e controllo

• Ingresso per il blocco totale del sistema (allarme

locale da comandi RADIO. Controllo remoto dall’APP

incendio o ON-OFF esterno).

KOOLNOVA CLIMA o KOOLNOVA DOMO disponibile

• Ingresso del sensore di umidità (per il piano di

per sistemi IOS e Android o BMS.

raffreddamento).

ISTI-

• Controllo fino a 8 zone d’aria + 8 zone di riscalda-

TTER

mento a pavimento.

CARA

• Controllo fino a 4 unità interne canalizzate.

NE E

• Collegamento con termostati RADIO (8 max).

CRIZIO

)

• Modulo Wi-Fi per la comunicazione con il cloud

, DES

AGNA

KOOLNOVA.

FOTO

LA SP

• Porte di comunicazione RS485.

ERE

DAL

• Funzione di protezione antigelo.

RIVED

TTESA

• V.IN: 100~277 VAC 50/60 Hz

DA

(IN A

• I.IN. max: 0,45 Amp

CHE

• Capacità di carico AC: 10A/277 VAC

• Capacità di carico DC: 10A/30 VDC

• Classe II

• Peso: 270 g

SCHEMA IMPIANTO*

*Richiedi lo schema elettrico completo

868 MHz

INTERFACCIA

A SECONDA

DEL MODELLO DI

MACCHINA

�� ��

34

Air Control Srl

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

35

����������������

����� ������� ����

���

��� ���

���

�� �����

������

�� ���

�����

����� �����

�����

�����

�����

�����

�����

DIMENSIONI

DIMENSIONI

K5 K6 ON

- +

L N

STATUS

GND 10 V

BUS

7

,

9

www.koolnova.com

8

PRODUCTION CONTROL

MODULE

COM V1 V2 V3 K5

K6

ON

K5

K6

ON

53,6

60,7

� �

��� ��

�� ���

� ���

��� �� ��

��� �

��� �

AC IN

��

0-10 V / 3 velocità
