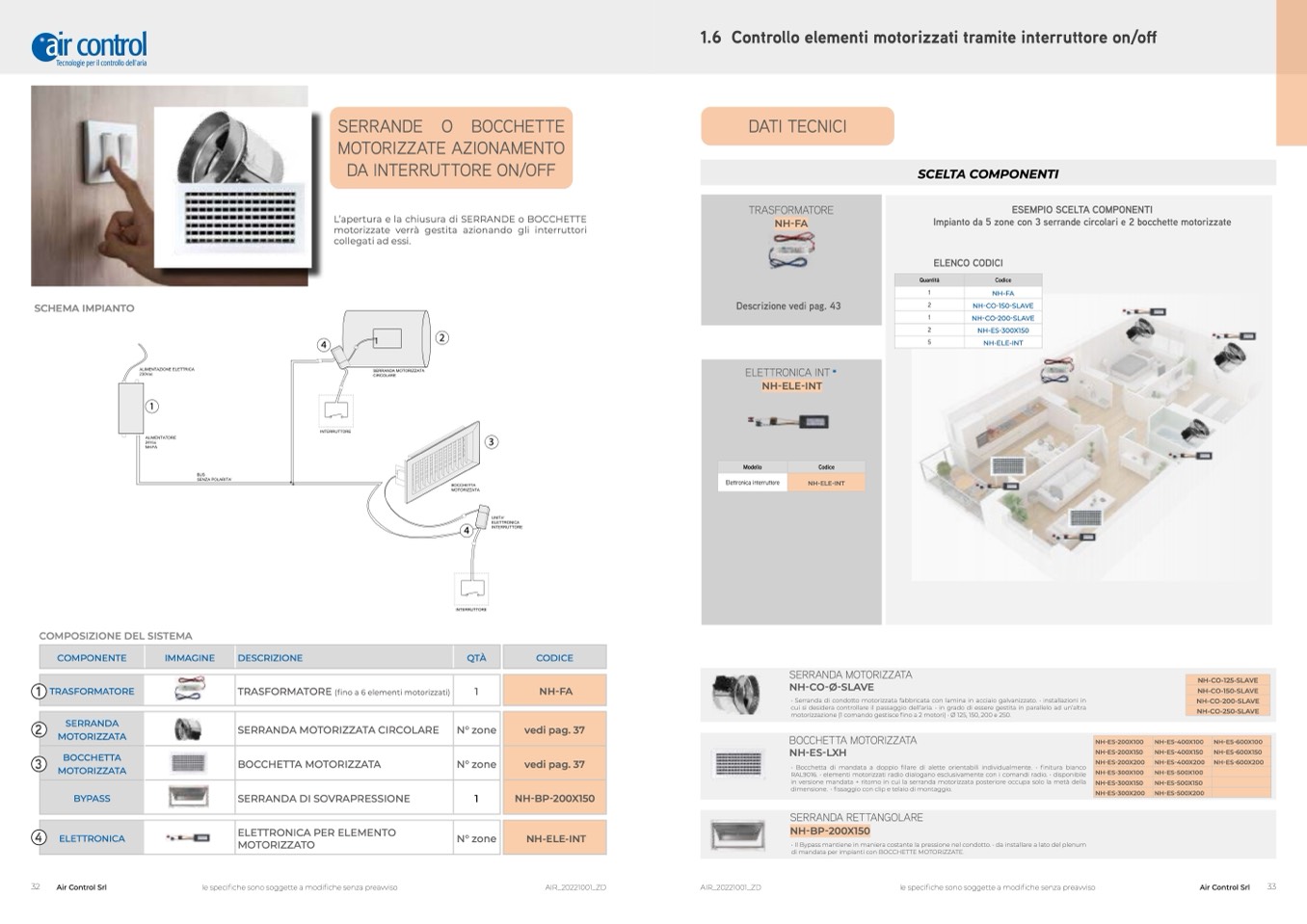

1.6 Controllo elementi motorizzati tramite interruttore on/off

SERRANDE O BOCCHETTE

MOTORIZZATE AZIONAMENTO

DA INTERRUTTORE ON/OFF

L’apertura e la chiusura di SERRANDE o BOCCHETTE

motorizzate verrà gestita azionando gli interruttori

collegati ad essi.

2

DATI TECNICI

SCELTA COMPONENTI

TRASFORMATORE

NH-FA

Descrizione vedi pag. 43

ESEMPIO SCELTA COMPONENTI

Impianto da 5 zone con 3 serrande circolari e 2 bocchette motorizzate

ELENCO CODICI

Quantità

Codice

1

NH-FA

2

NH-CO-150-SLAVE

1

NH-CO-200-SLAVE

2

NH-ES-300X150

5

NH-ELE-INT

ELETTRONICA INT *

NH-ELE-INT

Modello

Codice

Elettronica interruttore

NH-ELE-INT

SCHEMA IMPIANTO

1

4

3

4

COMPOSIZIONE DEL SISTEMA

1

TRASFORMATORE

SERRANDA

MOTORIZZATA

BOCCHETTA

MOTORIZZATA

4

ELETTRONICA

32

Air Control Srl

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

TRASFORMATORE (fino a 6 elementi motorizzati)

1

NH-FA

2

3

BOCCHETTA MOTORIZZATA

NH-ES-LXH

• Bocchetta di mandata a doppio filare di alette orientabili individualmente. • finitura bianco

RAL9016. • elementi motorizzati radio dialogano esclusivamente con i comandi radio. • disponibile

in versione mandata + ritorno in cui la serranda motorizzata posteriore occupa solo la metà della

dimensione. • fissaggio con clip e telaio di montaggio.

NH-ES-200X100

NH-ES-400X100

NH-ES-600X100

NH-ES-200X150

NH-ES-400X150

NH-ES-600X150

NH-ES-200X200

NH-ES-400X200

NH-ES-600X200

NH-ES-300X100

NH-ES-500X100

NH-ES-300X150

NH-ES-500X150

NH-ES-300X200

NH-ES-500X200

SERRANDA MOTORIZZATA CIRCOLARE

N° zone

vedi pag. 37

BOCCHETTA MOTORIZZATA

N° zone

vedi pag. 37

BYPASS

SERRANDA DI SOVRAPRESSIONE

1

NH-BP-200X150

ELETTRONICA PER ELEMENTO

MOTORIZZATO

N° zone

NH-ELE-INT

le specifiche sono soggette a modifiche senza preavviso

AIR_20221001_ZD

AIR_20221001_ZD

le specifiche sono soggette a modifiche senza preavviso

Air Control Srl

33

SERRANDA MOTORIZZATA

NH-CO-Ø-SLAVE

• Serranda di condotto motorizzata fabbricata con lamina in acciaio galvanizzato. • installazioni in

cui si desidera controllare il passaggio dell’aria. • in grado di essere gestita in parallelo ad un’altra

motorizzazione (1 comando gestisce fino a 2 motori) • Ø 125, 150, 200 e 250.

NH-CO-125-SLAVE

NH-CO-150-SLAVE

NH-CO-200-SLAVE

NH-CO-250-SLAVE

SERRANDA RETTANGOLARE

NH-BP-200X150

• Il Bypass mantiene in maniera costante la pressione nel condotto. • da installare a lato del plenum

di mandata per impianti con BOCCHETTE MOTORIZZATE.
