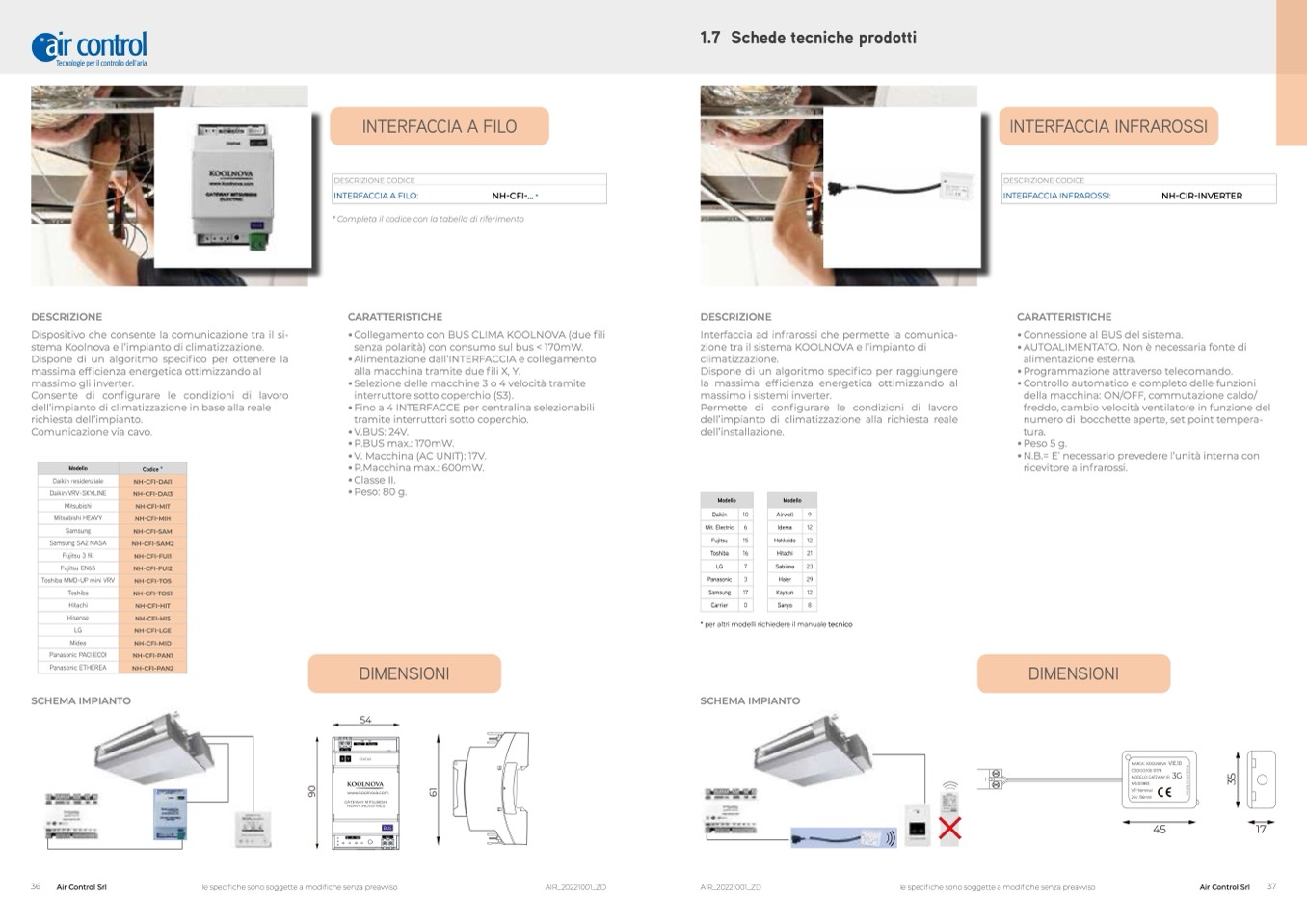

DESCRIZIONE

Dispositivo che consente la comunicazione tra il si-

stema Koolnova e l’impianto di climatizzazione.

Dispone di un algoritmo specifico per ottenere la

massima efficienza energetica ottimizzando al

massimo gli inverter.

Consente di configurare le condizioni di lavoro

dell’impianto di climatizzazione in base alla reale

richiesta dell’impianto.

Comunicazione via cavo.

INTERFACCIA A FILO

DESCRIZIONE CODICE

INTERFACCIA A FILO:

NH-CFI-... *

* Completa il codice con la tabella di riferimento

CARATTERISTICHE

• Collegamento con BUS CLIMA KOOLNOVA (due fili

senza polarità) con consumo sul bus < 170mW.

• Alimentazione dall’INTERFACCIA e collegamento

alla macchina tramite due fili X, Y.

• Selezione delle macchine 3 o 4 velocità tramite

interruttore sotto coperchio (S3).

• Fino a 4 INTERFACCE per centralina selezionabili

tramite interruttori sotto coperchio.

• V.BUS: 24V.

• P.BUS max.: 170mW.

• V. Macchina (AC UNIT): 17V.

• P.Macchina max.: 600mW.

• Classe II.

• Peso: 80 g.

DESCRIZIONE

Interfaccia ad infrarossi che permette la comunica-

zione tra il sistema KOOLNOVA e l’impianto di

climatizzazione.

Dispone di un algoritmo specifico per raggiungere

la massima efficienza energetica ottimizzando al

massimo i sistemi inverter.

Permette di configurare le condizioni di lavoro

dell’impianto di climatizzazione alla richiesta reale

dell’installazione.

INTERFACCIA INFRAROSSI

DESCRIZIONE CODICE

INTERFACCIA INFRAROSSI:

NH-CIR-INVERTER

CARATTERISTICHE

• Connessione al BUS del sistema.

• AUTOALIMENTATO. Non è necessaria fonte di

alimentazione esterna.

• Programmazione attraverso telecomando.

• Controllo automatico e completo delle funzioni

della macchina: ON/OFF, commutazione caldo/

freddo, cambio velocità ventilatore in funzione del

numero di bocchette aperte, set point tempera-

tura.

• Peso 5 g.

• N.B.= E’ necessario prevedere l’unità interna con

ricevitore a infrarossi.

Modello

Daikin residenziale

Daikin VRV-SKYLINE

Mitsubishi

Mitsubishi HEAVY

Samsung

Samsung SA2 NASA

Fujitsu 3 fili

Fujitsu CN65

Toshiba MMD-UP mini VRV

Toshiba

Hitachi

Hisense

LG

Midea

Panasonic PACI ECOI

Panasonic ETHEREA

SCHEMA IMPIANTO

36

Air Control Srl

Codice *

NH-CFI-DAI1

NH-CFI-DAI3

NH-CFI-MIT

NH-CFI-MIH

NH-CFI-SAM

NH-CFI-SAM2

NH-CFI-FUI1

NH-CFI-FUI2

NH-CFI-TOS

NH-CFI-TOS1

NH-CFI-HIT

NH-CFI-HIS

NH-CFI-LGE

NH-CFI-MID

NH-CFI-PAN1

NH-CFI-PAN2

Modello

Daikin

10

Mit. Electric

6

Fujitsu

15

Toshiba

16

LG

7

Panasonic

3

Samsung

17

Carrier

0

Modello

Airwell

9

Idema

12

Hokkaido

12

Hitachi

21

Sabiana

23

Haier

29

Kaysun

12

Sanyo

8

0

9

1

6

www.koolnova.com

GATEWAY MITSUBISHI

HEAVY INDUSTRIES

BUS

B- A+ Ref

Bus

le specifiche sono soggette a modifiche senza preavviso

D

5

3

P1 P2

X Y

DIMENSIONI

54

RxAC

RxData

STATUS

* per altri modelli richiedere il manuale tecnico

SCHEMA IMPIANTO

AIR_20221001_ZD

DIMENSIONI

le specifiche sono soggette a modifiche senza preavviso

MARCA : KOOLNOVA

V1E.10

CODIGO:100-10178

P

E

O

MODELO: GATEWAY IR

3G

U

R

E

N/S:001893

E

N

I

V/P Nominal

24V /96mW

AIR_20221001_ZD

Air Control Srl

37

1.7 Schede tecniche prodotti
