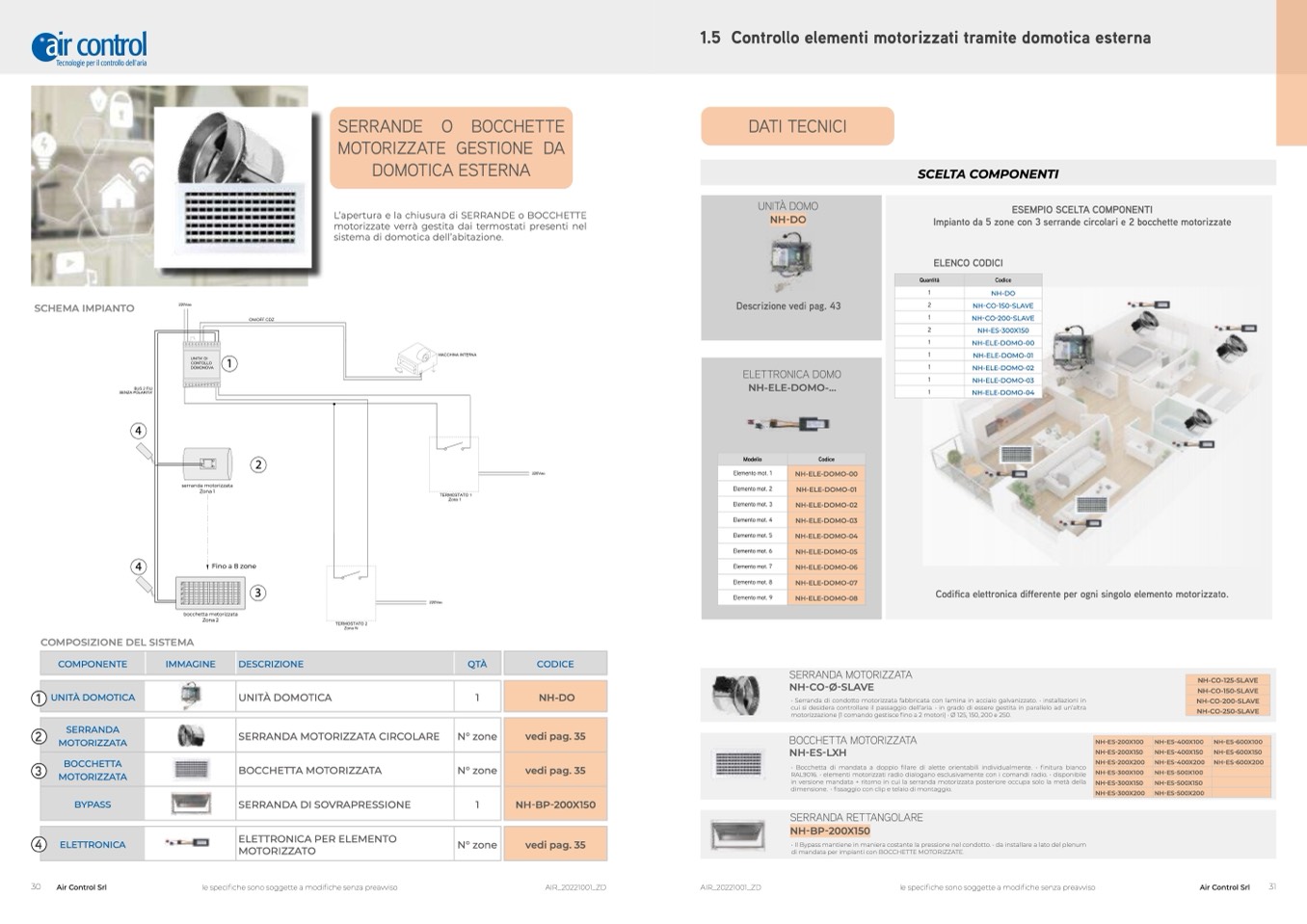

SCHEMA IMPIANTO

4

4

1

2

Fino a 8 zone

3

1.5 Controllo elementi motorizzati tramite domotica esterna

SERRANDE O BOCCHETTE

MOTORIZZATE GESTIONE DA

DOMOTICA ESTERNA

L’apertura e la chiusura di SERRANDE o BOCCHETTE

motorizzate verrà gestita dai termostati presenti nel

sistema di domotica dell’abitazione.

DATI TECNICI

SCELTA COMPONENTI

UNITÀ DOMO

NH-DO

Descrizione vedi pag. 43

ESEMPIO SCELTA COMPONENTI

Impianto da 5 zone con 3 serrande circolari e 2 bocchette motorizzate

ELENCO CODICI

Codifica elettronica differente per ogni singolo elemento motorizzato.

Quantità

Codice

1

NH-DO

2

NH-CO-150-SLAVE

1

NH-CO-200-SLAVE

2

NH-ES-300X150

1

NH-ELE-DOMO-00

1

NH-ELE-DOMO-01

1

NH-ELE-DOMO-02

1

NH-ELE-DOMO-03

1

NH-ELE-DOMO-04

ELETTRONICA DOMO

NH-ELE-DOMO-...

Modello

Codice

Elemento mot. 1

NH-ELE-DOMO-00

Elemento mot. 2

NH-ELE-DOMO-01

Elemento mot. 3

NH-ELE-DOMO-02

Elemento mot. 4

NH-ELE-DOMO-03

Elemento mot. 5

NH-ELE-DOMO-04

Elemento mot. 6

NH-ELE-DOMO-05

Elemento mot. 7

NH-ELE-DOMO-06

Elemento mot. 8

NH-ELE-DOMO-07

Elemento mot. 9

NH-ELE-DOMO-08

serranda motorizzata

Zona 1

COMPOSIZIONE DEL SISTEMA

1

UNITÀ DOMOTICA

SERRANDA

MOTORIZZATA

BOCCHETTA

MOTORIZZATA

4

ELETTRONICA

30

Air Control Srl

2

3

bocchetta motorizzata

Zona 2

COMPONENTE

IMMAGINE

DESCRIZIONE

QTÀ

CODICE

SERRANDA MOTORIZZATA

NH-CO-Ø-SLAVE

• Serranda di condotto motorizzata fabbricata con lamina in acciaio galvanizzato. • installazioni in

cui si desidera controllare il passaggio dell’aria. • in grado di essere gestita in parallelo ad un’altra

motorizzazione (1 comando gestisce fino a 2 motori) • Ø 125, 150, 200 e 250.

NH-CO-125-SLAVE

NH-CO-150-SLAVE

NH-CO-200-SLAVE

NH-CO-250-SLAVE

UNITÀ DOMOTICA

1

NH-DO

BOCCHETTA MOTORIZZATA

NH-ES-LXH

• Bocchetta di mandata a doppio filare di alette orientabili individualmente. • finitura bianco

RAL9016. • elementi motorizzati radio dialogano esclusivamente con i comandi radio. • disponibile

in versione mandata + ritorno in cui la serranda motorizzata posteriore occupa solo la metà della

dimensione. • fissaggio con clip e telaio di montaggio.

NH-ES-200X100

NH-ES-400X100

NH-ES-600X100

NH-ES-200X150

NH-ES-400X150

NH-ES-600X150

NH-ES-200X200

NH-ES-400X200

NH-ES-600X200

NH-ES-300X100

NH-ES-500X100

NH-ES-300X150

NH-ES-500X150

NH-ES-300X200

NH-ES-500X200

SERRANDA MOTORIZZATA CIRCOLARE

N° zone

vedi pag. 35

BOCCHETTA MOTORIZZATA

N° zone

vedi pag. 35

BYPASS

SERRANDA DI SOVRAPRESSIONE

1

NH-BP-200X150

SERRANDA RETTANGOLARE

NH-BP-200X150

• Il Bypass mantiene in maniera costante la pressione nel condotto. • da installare a lato del plenum

di mandata per impianti con BOCCHETTE MOTORIZZATE.

ELETTRONICA PER ELEMENTO

MOTORIZZATO

N° zone

vedi pag. 35

le specifiche sono soggette a modifiche senza preavviso
