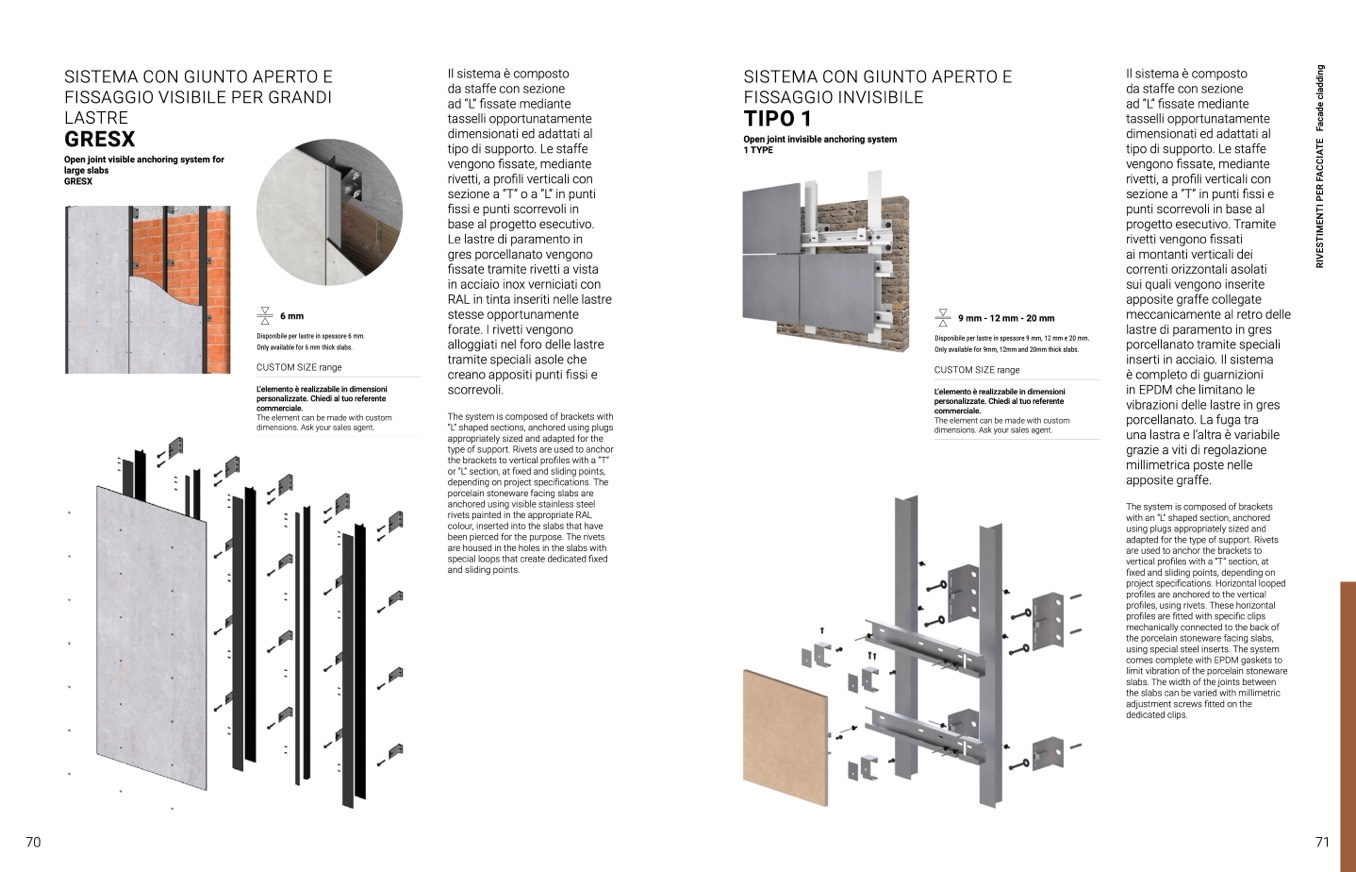

SISTEMA CON GIUNTO APERTO E
FISSAGGIO VISIBILE PER GRANDI
LASTRE
GRESX
Il sistema è composto
da staffe con sezione
ad “L” fissate mediante
tasselli opportunatamente
dimensionati ed adattati al
tipo di supporto. Le staffe
vengono fissate, mediante
rivetti, a profili verticali con
sezione a “T” o a “L” in punti
fissi e punti scorrevoli in
base al progetto esecutivo.
Le lastre di paramento in
gres porcellanato vengono
fissate tramite rivetti a vista
in acciaio inox verniciati con
RAL in tinta inseriti nelle lastre
stesse opportunamente
forate. I rivetti vengono
alloggiati nel foro delle lastre
tramite speciali asole che
creano appositi punti fissi e
scorrevoli.
The system is composed of brackets with
“L” shaped sections, anchored using plugs
appropriately sized and adapted for the
type of support. Rivets are used to anchor
the brackets to vertical pro
files with a “T”
or “L” section, at fixed and sliding points,
depending on project specifications. The
porcelain stoneware facing slabs are
anchored using visible stainless steel
rivets painted in the appropriate RAL
colour, inserted into the slabs that have
been pierced for the purpose. The rivets
are housed in the holes in the slabs with
special loops that create dedicated fixed
and sliding points.
SISTEMA CON GIUNTO APERTO E
FISSAGGIO INVISIBILE
Il sistema è composto
da staffe con sezione
ad “L” fissate mediante
tasselli opportunatamente
dimensionati ed adattati al
tipo di supporto. Le staffe
vengono
fissate, mediante
rivetti, a profili verticali con
sezione a “T” in punti fissi e
punti scorrevoli in base al
progetto esecutivo. Tramite
rivetti vengono fissati
ai montanti verticali dei
correnti orizzontali asolati
sui quali vengono inserite
apposite graffe collegate
meccanicamente al retro delle
lastre di paramento in gres
porcellanato tramite speciali
inserti in acciaio. Il sistema
è completo di guarnizioni
in EPDM che limitano le
vibrazioni delle lastre in gres
porcellanato. La fuga tra
una lastra e l’altra è variabile
grazie a viti di regolazione
millimetrica poste nelle
apposite graffe.
The system is composed of brackets
with an “L” shaped section, anchored
using plugs appropriately sized and
adapted for the type of support. Rivets
are used to anchor the brackets to
vertical profiles with a “T” section, at
fixed and sliding points, depending on
project specifications. Horizontal looped
profiles are anchored to the vertical
profiles, using rivets. These horizontal
profiles are fitted with speci
fic clips
mechanically connected to the back of
the porcelain stoneware facing slabs,
using special steel inserts. The system
comes complete with EPDM gaskets to
limit vibration of the porcelain stoneware
slabs. The width of the joints between
the slabs can be varied with millimetric
adjustment screws
fitted on the
dedicated clips.
Open joint visible anchoring system for
large slabs
GRESX
Open joint invisible anchoring system
1 TYPE
6 mm
Disponibile per lastre in spessore 6 mm.
Only available for 6 mm thick slabs.
CUSTOM SIZE range
L’elemento
è realizzabile in dimensioni
personalizzate. Chiedi al tuo referente
commerciale.
The element can be made with custom
dimensions. Ask your sales agent.
9 mm - 12 mm - 20 mm
Disponibile per lastre in spessore 9 mm, 12 mm e 20 mm.
Only available for 9mm, 12mm and 20mm thick slabs.
CUSTOM SIZE range
L’elemento
è realizzabile in dimensioni
personalizzate. Chiedi al tuo referente
commerciale.
The element can be made with custom
dimensions. Ask your sales agent.
