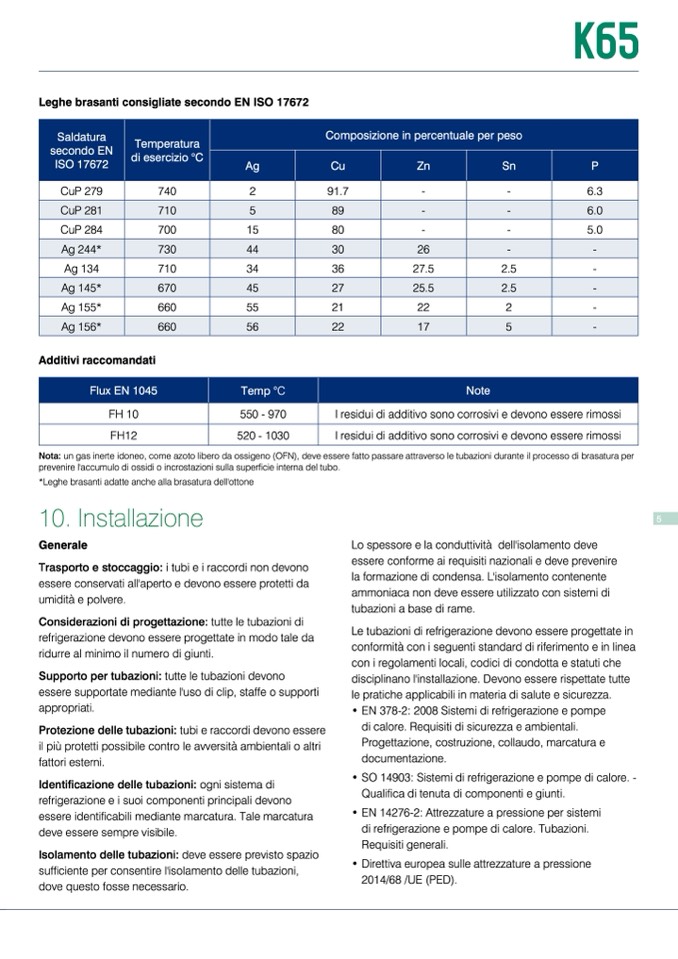

Leghe brasanti consigliate secondo EN ISO 17672
CuP 279
740
2
91.7
-
-
6.3
CuP 284
700
15
80
-
-
5.0
Ag 134
710
34
36
27.5
2.5
-
Ag 155*
660
55
21
22
2
-
Additivi raccomandati
FH 10
550 - 970
I residui di additivo sono corrosivi e devono essere rimossi
FH12
520 - 1030
I residui di additivo sono corrosivi e devono essere rimossi
Nota: un gas inerte idoneo, come azoto libero da ossigeno (OFN), deve essere fatto passare attraverso le tubazioni durante il processo di brasatura per
prevenire l'accumulo di ossidi o incrostazioni sulla superficie interna del tubo.
*Leghe brasanti adatte anche alla brasatura dell'ottone
10. Installazione
Generale
Trasporto e stoccaggio: i tubi e i raccordi non devono
essere conservati all'aperto e devono essere protetti da
umidità e polvere.
Considerazioni di progettazione: tutte le tubazioni di
refrigerazione devono essere progettate in modo tale da
ridurre al minimo il numero di giunti.
Supporto per tubazioni: tutte le tubazioni devono
essere supportate mediante l'uso di clip, staffe o supporti
appropriati.
Protezione delle tubazioni: tubi e raccordi devono essere
il più protetti possibile contro le avversità ambientali o altri
fattori esterni.
Identificazione delle tubazioni: ogni sistema di
refrigerazione e i suoi componenti principali devono
essere identificabili mediante marcatura. Tale marcatura
deve essere sempre visibile.
Isolamento delle tubazioni: deve essere previsto spazio
sufficiente per consentire l'isolamento delle tubazioni,
dove questo fosse necessario.
5
Saldatura
secondo EN
ISO 17672
Temperatura
di esercizio °C
Composizione in percentuale per peso
Ag
Cu
Zn
Sn
P
CuP 281
710
5
89
-
-
6.0
Ag 244*
730
44
30
26
-
-
Ag 145*
670
45
27
25.5
2.5
-
Ag 156*
660
56
22
17
5
-
Flux EN 1045
Temp °C
Note
Lo spessore e la conduttività dell'isolamento deve
essere conforme ai requisiti nazionali e deve prevenire
la formazione di condensa. L'isolamento contenente
ammoniaca non deve essere utilizzato con sistemi di
tubazioni a base di rame.
Le tubazioni di refrigerazione devono essere progettate in
conformità con i seguenti standard di riferimento e in linea
con i regolamenti locali, codici di condotta e statuti che
disciplinano l'installazione. Devono essere rispettate tutte
le pratiche applicabili in materia di salute e sicurezza.
• EN 378-2: 2008 Sistemi di refrigerazione e pompe
di calore. Requisiti di sicurezza e ambientali.
Progettazione, costruzione, collaudo, marcatura e
documentazione.
• SO 14903: Sistemi di refrigerazione e pompe di calore. -
Qualifica di tenuta di componenti e giunti.
• EN 14276-2: Attrezzature a pressione per sistemi
di refrigerazione e pompe di calore. Tubazioni.
Requisiti generali.
• Direttiva europea sulle attrezzature a pressione
2014/68 /UE (PED).
