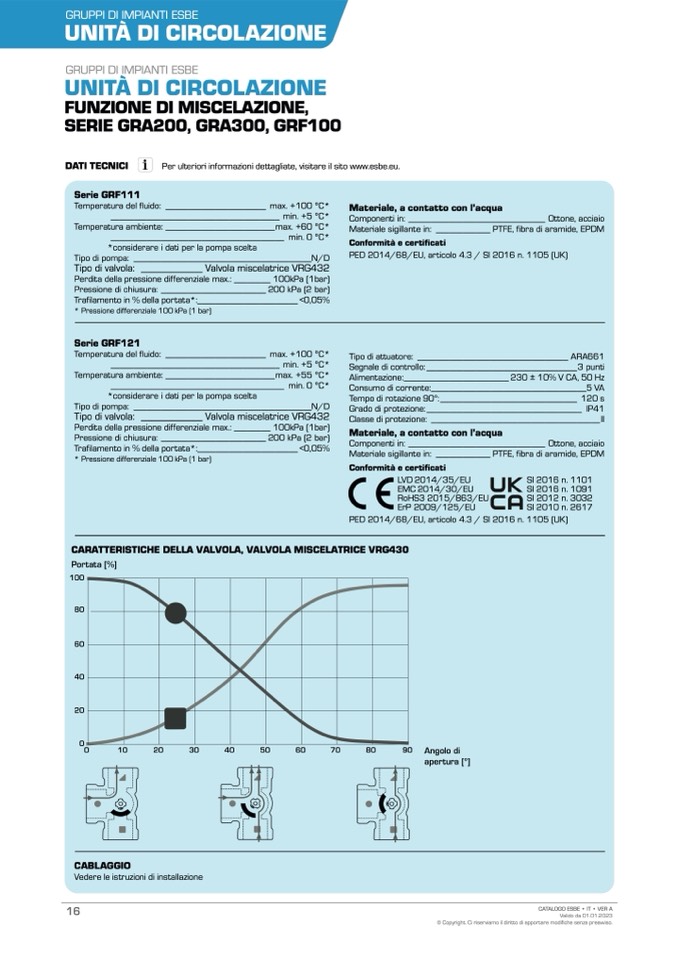

GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
FUNZIONE DI MISCELAZIONE,
SERIE GRA200, GRA300, GRF100
DATI TECNICI
Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.
Serie GRF111
Temperatura del fluido: ______________________ max. +100 oC*
_____________________________________ min. +5 oC*
Temperatura ambiente: ________________________max. +60 oC*
______________________________________ min. 0 oC*
*considerare i dati per la pompa scelta
Tipo di pompa: _______________________________________N/D
Tipodivalvola: ____________ValvolamiscelatriceVRG432
Perdita della pressione differenziale max.: ________ 100kPa (1bar)
Pressione di chiusura: _______________________ 200 kPa (2 bar)
Trafilamento in % della portata*:______________________ <0,05%
* Pressione differenziale 100 kPa (1 bar)
Serie GRF121
Temperatura del fluido: ______________________ max. +100 oC*
_____________________________________ min. +5 oC*
Temperatura ambiente: ________________________max. +55 oC*
______________________________________ min. 0 oC*
*considerare i dati per la pompa scelta
Tipo di pompa: _______________________________________N/D
Tipodivalvola: ____________ValvolamiscelatriceVRG432
Perdita della pressione differenziale max.: ________ 100kPa (1bar)
Pressione di chiusura: _______________________ 200 kPa (2 bar)
Trafilamento in % della portata*:______________________ <0,05%
* Pressione differenziale 100 kPa (1 bar)
Materiale, a contatto con l’acqua
Componenti in: ______________________________ Ottone, acciaio
Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM
Conformità e certificati
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
Tipo di attuatore: _________________________________ ARA661
Segnale di controllo: _________________________________3 punti
Alimentazione:_______________________ 230 ± 10% V CA, 50 Hz
Consumo di corrente:__________________________________5 VA
Tempo di rotazione 90°:______________________________ 120 s
Grado di protezione:__________________________________ IP41
Classe di protezione: _____________________________________II
Materiale, a contatto con l’acqua
Componenti in: ______________________________ Ottone, acciaio
Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM
Conformità e certificati
LVD 2014/35/EU
EMC 2014/30/EU
RoHS3 2015/863/EU
ErP 2009/125/EU
PED 2014/68/EU, articolo 4.3 / SI 2016 n.
SI 2016 n. 1101
SI 2016 n. 1091
SI 2012 n. 3032
SI 2010 n. 2617
1105 (UK)
CARATTERISTICHE DELLA VALVOLA, VALVOLA MISCELATRICE VRG430
Portata [%]
100
80
60
40
20
0
0
10
20
30
40
50
60
70
80
90
Angolo di
apertura [°]
CABLAGGIO
Vedere le istruzioni di installazione
16
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.
