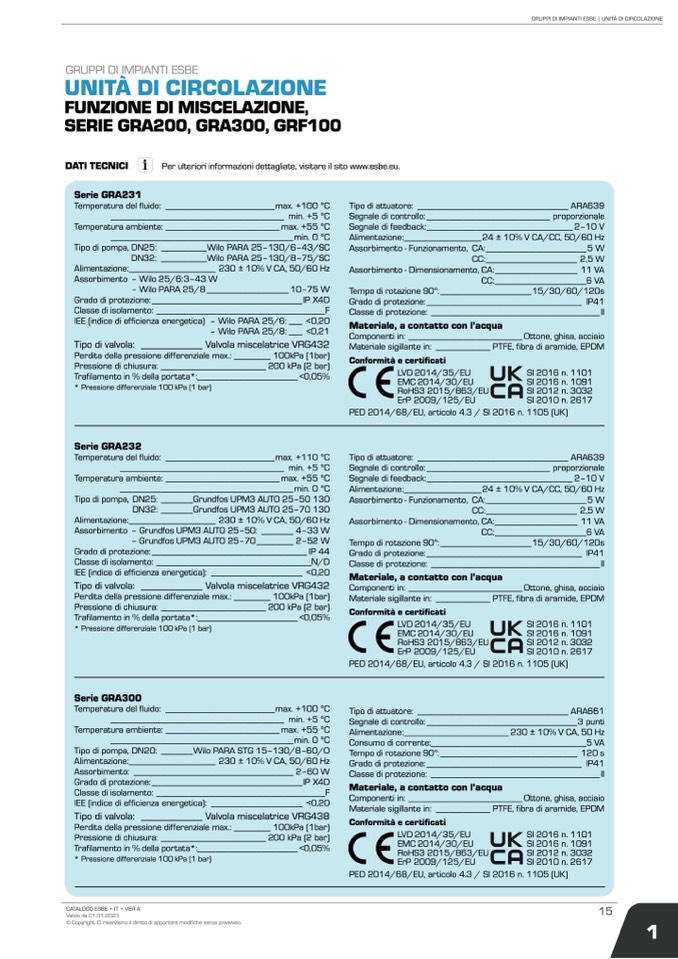

GRUPPI DI IMPIANTI ESBE

UNITÀ DI CIRCOLAZIONE

FUNZIONE DI MISCELAZIONE,

SERIE GRA200, GRA300, GRF100

DATI TECNICI

Per ulteriori informazioni dettagliate, visitare il sito www.esbe.eu.

Serie GRA231

Temperatura del fluido: ________________________max. +100 oC

______________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

________________________________________ min. 0 oC

Tipo di pompa, DN25: __________Wilo PARA 25–130/6–43/SC

DN32: __________Wilo PARA 25–130/8–75/SC

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Wilo 25/6:3–43 W

‒ Wilo PARA 25/8 __________________ 10–75 W

Grado di protezione:_________________________________IP X4D

Classe di isolamento: _____________________________________F

IEE (indice di efficienza energetica) ‒ Wilo PARA 25/6: ___ <0,20

‒ Wilo PARA 25/8: ___ <0,21

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

Serie GRA232

Temperatura del fluido: ________________________max. +110 oC

____________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

______________________________________ min. 0 oC

Tipo di pompa, DN25: _______Grundfos UPM3 AUTO 25–50 130

DN32: _______Grundfos UPM3 AUTO 25–70 130

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento ‒ Grundfos UPM3 AUTO 25–50: _______ 4–33 W

‒ Grundfos UPM3 AUTO 25–70 ________ 2–52 W

Grado di protezione: __________________________________ IP 44

Classe di isolamento: __________________________________N/D

IEE (indice di efficienza energetica): ____________________ <0,20

Tipodivalvola: ____________ValvolamiscelatriceVRG432

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

Serie GRA300

Temperatura del fluido: ________________________max. +100 oC

______________________________________ min. +5 oC

Temperatura ambiente: _________________________ max. +55 oC

________________________________________min. 0 oC

Tipo di pompa, DN20: _______Wilo PARA STG 15–130/8–60/O

Alimentazione:___________________ 230 ± 10% V CA, 50/60 Hz

Assorbimento: ___________________________________ 2–60 W

Grado di protezione:_________________________________IP X4D

Classe di isolamento: _____________________________________F

IEE (indice di efficienza energetica): ____________________ <0,20

Tipodivalvola: ____________ValvolamiscelatriceVRG438

Perdita della pressione differenziale max.: ________ 100kPa (1bar)

Pressione di chiusura: _______________________ 200 kPa (2 bar)

Trafilamento in % della portata*:______________________ <0,05%

* Pressione differenziale 100 kPa (1 bar)

CATALOGO ESBE • IT • VER A

Valido da 01.01.2023

© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.

Tipo di attuatore: _________________________________ ARA639

Segnale di controllo: ___________________________ proporzionale

Segnale di feedback:________________________________ 2–10 V

Alimentazione:_________________24 ± 10% V CA/CC, 50/60 Hz

Assorbimento - Funzionamento, CA:______________________5 W

CC:____________________ 2,5 W

Assorbimento - Dimensionamento, CA:__________________ 11 VA

CC:____________________6 VA

Tempo di rotazione 90°:____________________15/30/60/120s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

GRUPPI DI IMPIANTI ESBE | UNITÀ DI CIRCOLAZIONE

Tipo di attuatore: _________________________________ ARA639

Segnale di controllo: ___________________________ proporzionale

Segnale di feedback:________________________________ 2–10 V

Alimentazione:_________________24 ± 10% V CA/CC, 50/60 Hz

Assorbimento - Funzionamento, CA:______________________5 W

CC:____________________ 2,5 W

Assorbimento - Dimensionamento, CA:__________________ 11 VA

CC:____________________6 VA

Tempo di rotazione 90°:____________________15/30/60/120s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)

Tipo di attuatore: _________________________________ ARA661

Segnale di controllo: _________________________________3 punti

Alimentazione:_______________________ 230 ± 10% V CA, 50 Hz

Consumo di corrente:__________________________________5 VA

Tempo di rotazione 90°:______________________________ 120 s

Grado di protezione:__________________________________ IP41

Classe di protezione: _____________________________________II

Materiale, a contatto con l’acqua

Componenti in: _________________________ Ottone, ghisa, acciaio

Materiale sigillante in: ____________ PTFE, fibra di aramide, EPDM

Conformità e certificati

LVD 2014/35/EU

EMC 2014/30/EU

RoHS3 2015/863/EU

ErP 2009/125/EU

PED 2014/68/EU, articolo 4.3 / SI 2016 n.

SI 2016 n. 1101

SI 2016 n. 1091

SI 2012 n. 3032

SI 2010 n. 2617

1105 (UK)
