GRUPPI DI IMPIANTI ESBE
UNITÀ DI CIRCOLAZIONE
FUNZIONE DI MISCELAZIONE,
SERIE GRA200, GRA300, GRF100

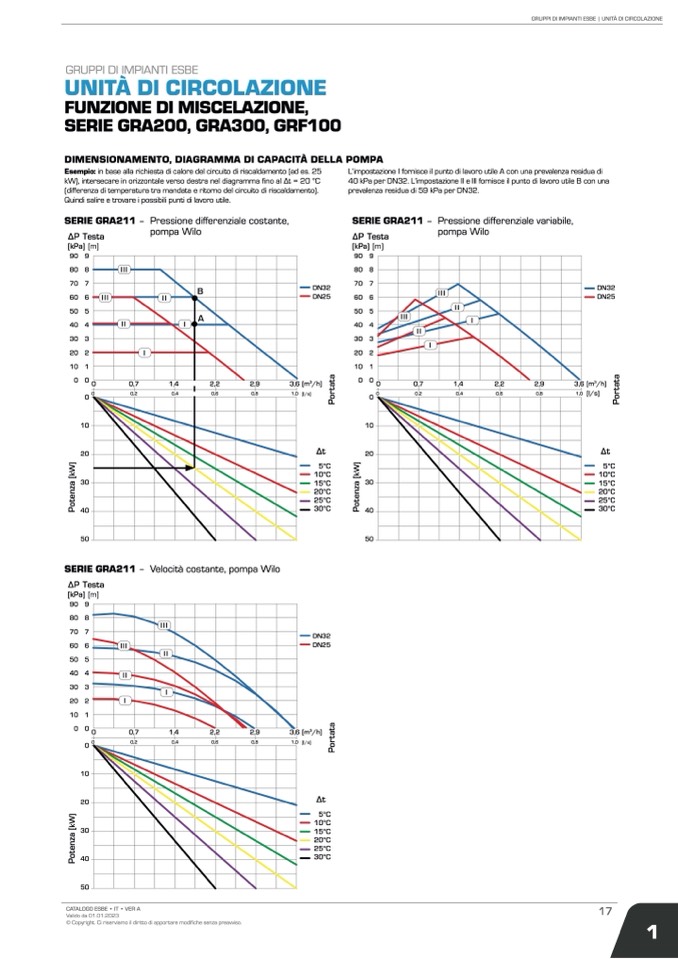

DIMENSIONAMENTO, DIAGRAMMA DI CAPACITÀ DELLA POMPA
Esempio: in base alla richiesta di calore del circuito di riscaldamento (ad es. 25
kW), intersecare in orizzontale verso destra nel diagramma fino al Δt = 20 °C
(differenza di temperatura tra mandata e ritorno del circuito di riscaldamento).
Quindi salire e trovare i possibili punti di lavoro utile.
L’impostazione I fornisce il punto di lavoro utile A con una prevalenza residua di
40 kPa per DN32. L’impostazione II e III fornisce il punto di lavoro utile B con una
prevalenza residua di 59 kPa per DN32.
